Ein umfassender Vergleich von drei gängigen industriellen Drehzahlminderern

Untersetzungsgetriebe, Planetengetriebe , und Schneckengetriebe sind derzeit die drei am weitesten verbreiteten Arten von Untersetzungsgetrieben im Industriesektor. Aufgrund ihrer Kernfunktionen – wie Reduzierung der Drehzahl, Erhöhung des Drehmoments und Anpassung der Trägheit – werden diese drei Arten von Untersetzungsgetrieben häufig in einer Vielzahl industrieller Fertigungsprozesse und mechanischer Geräte eingesetzt.

In diesem Artikel bietet SGR einen umfassenden Vergleich dieser drei gängigen Arten von industriellen Reduzierstücken und hilft Ihnen dabei, ein umfassendes Verständnis der einzelnen Typen zu erlangen, um den spezifischen Anforderungen Ihrer Ausrüstung besser gerecht zu werden.

Untersetzungsgetriebe

Das Untersetzungsgetriebe ist die grundlegendste und technologisch ausgereifteste Art von Untersetzungsgetriebe. Es verändert Drehzahl und Drehmoment durch den gegenseitigen Eingriff von Zahnrädern unterschiedlicher Größe und Zähnezahl. Das Übertragungsprinzip eines Untersetzungsgetriebes ähnelt dem Schalten beim Fahrradfahren, wobei die Kette zwischen Gängen unterschiedlicher Größe wechselt. Durch ausgeklügelte Getriebekombinationen können Untersetzungsgetriebe mühelos eine Geschwindigkeitsreduzierung und Drehmomentverstärkung erreichen und so den Leistungsanforderungen einer Vielzahl von Industrieanlagen gerecht werden.

Ein Untersetzungsgetriebe fungiert wie ein „Minimotor“ in mechanischen Geräten und wandelt die Eingangsleistung bei hoher Drehzahl in Ausgangsenergie bei niedrigerer Drehzahl um, die jedoch stärker ist. Im Vergleich zu anderen Arten von Untersetzungsgetrieben bieten Untersetzungsgetriebe einen hohen Wirkungsgrad, einen einfachen Aufbau und niedrige Kosten; Sie sind jedoch relativ sperrig. Daher werden sie vor allem in allgemeinen Industriebereichen eingesetzt, beispielsweise in Elektromotoren, Werkzeugmaschinen und Förderbändern.

Bei der Auswahl eines Untersetzungsgetriebes empfiehlt es sich, vor allem auf Präzision, Belastbarkeit und Effizienz zu achten.

Hochpräzise Untersetzungsgetriebe arbeiten reibungsloser, weisen minimale Fehler auf und stellen sicher, dass die Präzision der hergestellten Produkte den erforderlichen Standards entspricht. In schweren Maschinen – wie Bergbaumaschinen – sind Untersetzungsgetriebe mit hoher Tragfähigkeit unerlässlich, um massive mechanische Komponenten anzutreiben und deren stabilen Betrieb sicherzustellen. Hocheffiziente Untersetzungsgetriebe können Unternehmen auch dabei helfen, erhebliche Einsparungen bei den Energiekosten zu erzielen. Darüber hinaus dienen überlegene Konstruktions- und Fertigungsprozesse dazu, Reibungsverluste zwischen den Zahnrädern zu minimieren und so die Getriebeeffizienz zu verbessern.

Planetenreduzierer

Das Planetengetriebe ist eine Art Geschwindigkeitsgetriebe, das in den letzten Jahren „aufgetaucht“ ist; Seine Struktur ähnelt „Planeten, die die Sonne umkreisen“ (bestehend aus einem Sonnenrad, Planetenrädern, einem äußeren Hohlrad, einem inneren Hohlrad und einem Planetenträger). Wenn ein Motor oder Motor das Sonnenrad in Drehung versetzt, drehen sich die Planetenräder um ihre eigene Achse und drehen sich gleichzeitig um den inneren Zahnkranz, wodurch eine Geschwindigkeitsreduzierung erreicht wird.

Als aufstrebende Art von Drehzahlminderern verwendet das Planetengetriebe eine einzigartige Planetengetriebeanordnung, die sich durch eine kompakte Struktur, einen hohen Wirkungsgrad, eine hohe Drehmomentkapazität, hohe Präzision, geringe Geräuschentwicklung, minimales Spiel und eine lange Lebensdauer auszeichnet. Darüber hinaus verfügt es über eine außergewöhnliche Stoß- und Überlastfestigkeit, wodurch es sich an eine Vielzahl rauer Betriebsbedingungen anpassen kann. Dadurch ist es in der Lage, die Anforderungen von Hochlastgeräten – wie Förderbändern und Aufzügen – in der industriellen Produktion sowie die Anforderungen von Hochpräzisionsanwendungen, einschließlich Robotergelenken und CNC-Werkzeugmaschinen, zu erfüllen.

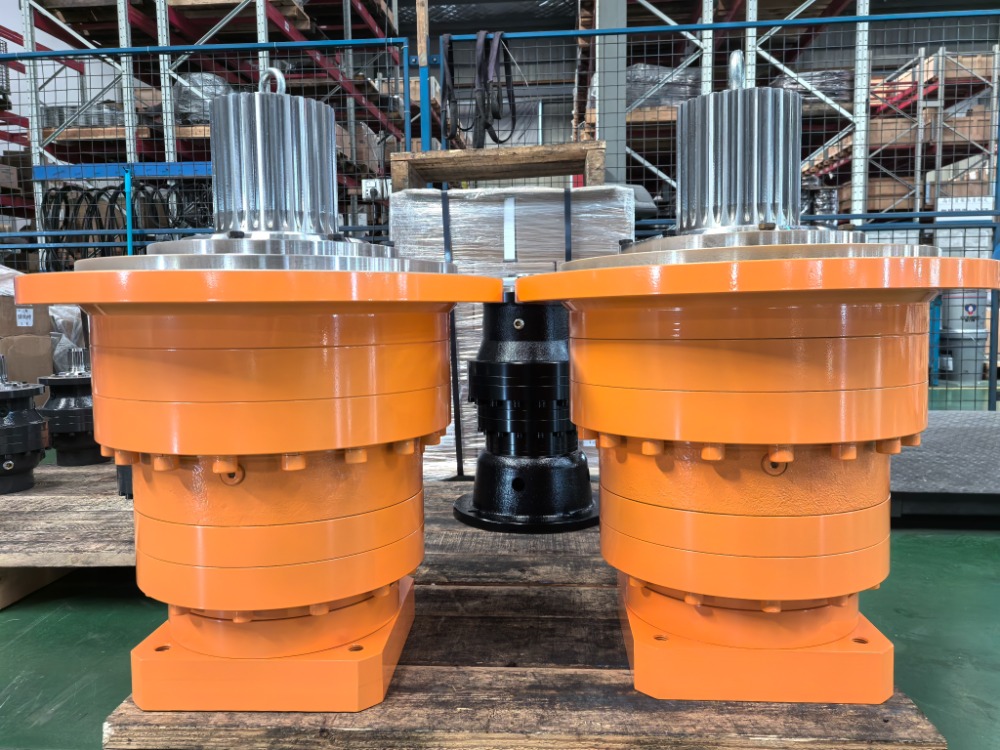

Beispielsweise verfügen die von SGR entwickelten und hergestellten Planetengetriebe der N-Serie über Zahnräder aus 20CrMnTi-Stahl, die Aufkohlungs-, Abschreck- und Präzisionsschleifprozessen unterzogen werden. Diese Einheiten bieten zahlreiche Vorteile, darunter die Mehrzahn-Lastverteilung, einen reibungslosen und zuverlässigen Betrieb und einen hohen mechanischen Wirkungsgrad. Diese Produkte sind als „Ersatz für vergleichbare importierte Reduzierstücke“ positioniert und entsprechen internationalen Standards sowohl in der Designphilosophie als auch in der Fertigungstechnologie. Darüber hinaus haben sie sich dank der lokalen Serviceunterstützung die Anerkennung von Anwendern in verschiedenen Industriezweigen erworben – darunter Baumaschinen, Schiffszusatzgeräte, Bergbaumaschinen sowie Textil- und Druckmaschinen –, indem sie ein außergewöhnliches Gleichgewicht zwischen Leistung und Kosteneffizienz bieten.

Bei der Auswahl eines Planetengetriebes wird empfohlen, das Untersetzungsverhältnis, das Drehmoment, die Präzision und die Anpassungsfähigkeit an die Umgebung zu priorisieren.

Wenn keine exakte Übereinstimmung mit dem erforderlichen Untersetzungsverhältnis verfügbar ist, können Sie sich für das nächstgelegene verfügbare Verhältnis entscheiden oder eine kundenspezifische Lösung in Betracht ziehen. Bei der Auswahl des Drehmoments muss unbedingt sichergestellt werden, dass das Nennausgangsdrehmoment des Untersetzungsgetriebes größer oder gleich dem maximalen Arbeitsdrehmoment ist, das das Gerät tatsächlich benötigt. In modernen industriellen Automatisierungsumgebungen werden strenge Anforderungen an die Präzision von Planetengetrieben gestellt. Daher ist es unbedingt erforderlich, eine Einheit auszuwählen, die sich durch hohe Präzision und minimales Spiel auszeichnet. Darüber hinaus ist es für bestimmte Anwendungen, bei denen das Getriebe unter extremen Temperaturen oder in speziellen Umgebungen betrieben werden muss, notwendig, sich im Vorfeld während des Auswahlprozesses an den Hersteller des Planetengetriebes zu wenden.

Schneckengetriebe

Ein Schneckengetriebe nutzt den Eingriff einer Schnecke und eines Schneckenrads, um eine Geschwindigkeitsreduzierung und eine Drehmomentverstärkung zu erreichen. Seine Hauptmerkmale sind die Fähigkeit, durch eine einzige Getriebestufe ein erhebliches Untersetzungsverhältnis zu erreichen, sowie seine Selbsthemmungsfähigkeit.

In automatisierten Geräten, Fördermaschinen, Verpackungsmaschinen, Aufzügen, Förderbändern und verschiedenen industriellen Übertragungssystemen wandeln Schneckengetriebe unter Verwendung ihrer einzigartigen Schnecken- und Schneckenradstruktur den Hochgeschwindigkeitseingang mit niedrigem Drehmoment eines Motors in den am Abtriebsende erforderlichen Ausgang mit niedriger Geschwindigkeit und hohem Drehmoment um und erfüllen so den kritischen Bedarf der Ausrüstung an Antriebsfähigkeiten mit hohem Drehmoment und niedriger Geschwindigkeit.

Beispielsweise verfügen die von SGR entwickelten und hergestellten Schneckengetriebe der C-Serie über eine Schnecke aus 20CrMnTi-Stahl, der aufgekohlt, abgeschreckt und präzise gezahnt wird, und ein Schneckenrad aus Hochleistungsbronzelegierung. Diese Konstruktion gewährleistet eine außergewöhnliche, dauerhafte Verschleißfestigkeit, einen hohen Übertragungswirkungsgrad und eine längere Lebensdauer. Im Vergleich zu zylindrischen Schneckenradsätzen gleicher Spezifikationen weisen diese Einheiten eine deutlich verbesserte Tragfähigkeit und Übertragungseffizienz auf; Darüber hinaus weisen sie bei hohen Untersetzungsverhältnissen mechanische Selbsthemmungseigenschaften auf und erhöhen so wirksam die Sicherheitsleistung von Hebemaschinen.

Bei der Auswahl eines Schneckengetriebes wird empfohlen, in erster Linie das Untersetzungsverhältnis, das Ausgangsdrehmoment und die Frage zu berücksichtigen, ob eine Selbsthemmungsfunktion erforderlich ist.

Das Untersetzungsverhältnis bestimmt die Abtriebsgeschwindigkeit; Daher wird empfohlen, das erforderliche Verhältnis auf der Grundlage der Motordrehzahl und der erforderlichen Ausgangsdrehzahl des Geräts zu berechnen, um einen „Überlastbetrieb“ zu vermeiden. Das Ausgangsdrehmoment ist ein kritischer Parameter bei Schneckengetrieben. Das Nennausgangsdrehmoment des Untersetzungsgetriebes muss das tatsächliche Betriebsdrehmoment überschreiten – insbesondere bei Anwendungen mit häufigen Starts und Stopps oder starken Stoßbelastungen (z. B. Hebezeuge und Mischer). Die Selbsthemmungsfähigkeit ist ein Schlüsselmerkmal von Schneckengetrieben. Wenn daher die spezifische Anwendung – beispielsweise eine Hebebühne oder ein Ventilantrieb – eine Selbsthemmungsfunktion erfordert, ist ein Schneckengetriebe die definitive Wahl. (Autorin, SGR, Angie Zhang)
