Koaxiales Planetengetriebe: Struktur, Vorteile, Anwendungen und Auswahlhilfe

A koaxiales Planetengetriebe ist eine kompakte und leistungsstarke Getriebelösung für Anwendungen, die ein hohes Drehmoment, eine effiziente Kraftübertragung und eine platzsparende Struktur erfordern. Im Vergleich zu herkömmlichen Untersetzungsgetrieben kombiniert ein koaxiales Planetengetriebe ein Planetengetriebesystem mit einer Reiheneingangs- und -ausgangsanordnung, wodurch es für eine Vielzahl von Industriemaschinen geeignet ist.

Von Bohrgeräten und Bergbaumaschinen bis hin zu Kränen, landwirtschaftlichen Maschinen und anderen Schwerlastanwendungen bieten koaxiale Planetengetriebe eine zuverlässige Drehmomentübertragung bei gleichzeitig kompakter Stellfläche.

Doch wie funktioniert ein Koaxial-Planetengetriebe und wie sollten Sie das richtige Modell für Ihre Ausrüstung auswählen?

Was ist ein koaxiales Planetengetriebe?

A koaxiales Planetengetriebe ist eine Art Planetengetriebe, bei dem Eingangswelle und Ausgangswelle auf derselben Achse angeordnet sind.

Das Planetengetriebesystem besteht typischerweise aus: Sonnenrad, Planetenrädern, Planetenträger und Innenhohlrad.

Im Betrieb überträgt das Sonnenrad die Kraft auf mehrere Planetenräder. Die Planetenräder drehen sich um das Sonnenrad und greifen dabei in den Innenzahnkranz ein. Da mehrere Zahnräder die übertragene Last teilen, kann ein Planetengetriebe eine hohe Drehmomentkapazität in einem relativ kompakten Gehäuse erreichen.

Die koaxiale Konfiguration erleichtert außerdem die Integration des Getriebes in Motoren und andere mechanische Komponenten bei begrenztem Einbauraum.

Hauptvorteile eines koaxialen Planetengetriebes

1. Hohe Drehmomentkapazität

Einer der wichtigsten Vorteile des Planetengetriebes ist seine Fähigkeit zur Lastverteilung.

Mehrere Planetenräder verteilen die übertragene Last, sodass das Getriebe hohe Drehmomente und schwere Betriebsbedingungen bewältigen kann.

Dadurch eignen sich koaxiale Planetengetriebe für Geräte, die ein hohes Anlaufdrehmoment, häufiges Reversieren oder Dauerbetrieb erfordern.

2. Kompaktes und platzsparendes Design

Durch die koaxiale An- und Abtriebsanordnung bleibt das Getriebe relativ kompakt aufgebaut.

Im Vergleich zu einigen herkömmlichen Getriebesystemen kann ein koaxiales Planetengetriebe ein hohes Drehmoment liefern, ohne dass übermäßiger Bauraum erforderlich ist.

Dies ist besonders nützlich, wenn das Getriebe in kompakte Maschinen integriert werden muss.

3. Hohe Übertragungseffizienz

Ein gut konzipiertes Planetengetriebe kann einen hohen mechanischen Wirkungsgrad erreichen, da die Leistung auf mehrere Zahneingriffe verteilt wird.

Ein hoher Wirkungsgrad kann dazu beitragen, Energieverluste zu reduzieren und die Gesamtleistung der Maschine zu verbessern.

4. Stabiler Betrieb

Die symmetrische Planetenstruktur sorgt für eine ausgewogene Lastverteilung um die Mittelachse.

Dies hilft, ungleichmäßige Belastungen zu reduzieren und trägt zu einem stabilen Betrieb bei, insbesondere unter Hochlastbedingungen.

5. Flexible Untersetzungsverhältnisse

Planetengetriebe können einstufige, zweistufige oder mehrstufige Konfigurationen verwenden.

Durch die Kombination verschiedener Planetenstufen können Hersteller ein breites Spektrum an Untersetzungsverhältnissen anbieten, um unterschiedliche Anforderungen an Ausgangsdrehzahl und Drehmoment zu erfüllen.

Wo werden koaxiale Planetengetriebe eingesetzt?

Die kompakte Bauweise und die hohe Drehmomentkapazität von Koaxial-Planetengetrieben machen sie für viele industrielle Anwendungen geeignet.

Bohrausrüstung

Bohrmaschinen erfordern ein hohes Drehmoment, einen zuverlässigen Betrieb und Widerstandsfähigkeit gegen Stoßbelastungen.

Koaxiale Planetengetriebe können in Bohrgeräten eingesetzt werden, bei denen ein hohes Drehmoment und eine kompakte Installation wichtig sind.

Zu den typischen Anwendungen gehören: elektrische Bohrgeräte, Horizontalbohrgeräte, technische Bohrmaschinen und Erdbohrgeräte.

Bergbaumaschinen

Bergbaumaschinen sind häufig hohen Belastungen, Staub, Vibrationen und langen Arbeitszyklen ausgesetzt.

Ein hochbelastbares koaxiales Planetengetriebe kann das Drehmoment und die Haltbarkeit liefern, die für Bergbaumaschinen wie Förderbänder, Brecher, Zubringer und andere Materialtransportgeräte erforderlich sind.

Kräne und Hebezeuge

Kräne und Hebemaschinen erfordern eine zuverlässige Drehmomentübertragung und eine kontrollierte Abtriebsgeschwindigkeit.

Koaxiale Planetengetriebe können in Hub- und Antriebssysteme integriert werden, bei denen hohe Drehmomente und kompakte Abmessungen erforderlich sind.

Land- und Viehwirtschaftsmaschinen

Moderne landwirtschaftliche Geräte erfordern häufig kompakte, aber leistungsstarke Getriebesysteme.

Koaxiale Planetengetriebe können in landwirtschaftlichen Maschinen eingesetzt werden, die unter wechselnden Belastungen und anspruchsvollen Außenbedingungen betrieben werden.

Metallurgische und industrielle Ausrüstung

Schwere Industrieanlagen in der Metallurgie und Fertigung arbeiten oft kontinuierlich unter hoher Belastung.

Die hohe Belastbarkeit und die stabilen Übertragungseigenschaften von Planetengetrieben machen sie für anspruchsvolle Industrieumgebungen geeignet.

Wie wählt man das richtige koaxiale Planetengetriebe aus?

Bei der Auswahl eines Getriebes sollte nicht nur das Untersetzungsverhältnis berücksichtigt werden.

Berücksichtigen Sie vor der Auswahl eines koaxialen Planetengetriebes die folgenden Parameter.

Ausgangsdrehmoment

Ermitteln Sie das von der Maschine benötigte Dauer- und Spitzendrehmoment.

Das ausgewählte Getriebe sollte über eine ausreichende Drehmomentkapazität verfügen, um sowohl den Normalbetrieb als auch unerwartete Lastspitzen zu bewältigen.

Untersetzungsverhältnis

Das Untersetzungsverhältnis bestimmt das Verhältnis zwischen Antriebsdrehzahl und Abtriebsdrehzahl.

Wählen Sie das passende Verhältnis entsprechend der erforderlichen Ausgangsgeschwindigkeit der Anlage.

Eingangsleistung und Geschwindigkeit

Das Getriebe muss auf die Nennleistung und Eingangsdrehzahl des Motors abgestimmt sein.

Eine falsche Kombination kann zu übermäßiger Wärmeentwicklung, Überlastung oder vorzeitigem Komponentenverschleiß führen.

Arbeitsbedingungen

Berücksichtigen Sie die tatsächliche Betriebsumgebung, einschließlich: Arbeitsstunden pro Tag, Lastart, Stoßbelastungen, Start- und Stopphäufigkeit, Umgebungstemperatur, Staub und Feuchtigkeit sowie Installationsposition.

Diese Faktoren sind für die Bestimmung der geeigneten Getriebekonfiguration und des Betriebsfaktors von entscheidender Bedeutung.

Montage- und Ausgangskonfiguration

Montagemaße, Eingangsanschluss, Abtriebswelle, Flansch und Einbaulage müssen zur Maschine passen.

Für OEM-Anwendungen können kundenspezifische Montage- und Ausgangskonfigurationen erforderlich sein.

Warum empfehlen wir Ihnen, SGR-Koaxial-Planetengetriebe zu wählen?

SGR ist ein Hersteller von Industriegetrieben, der sich auf Planetengetriebe und Schneckengetriebe spezialisiert hat.

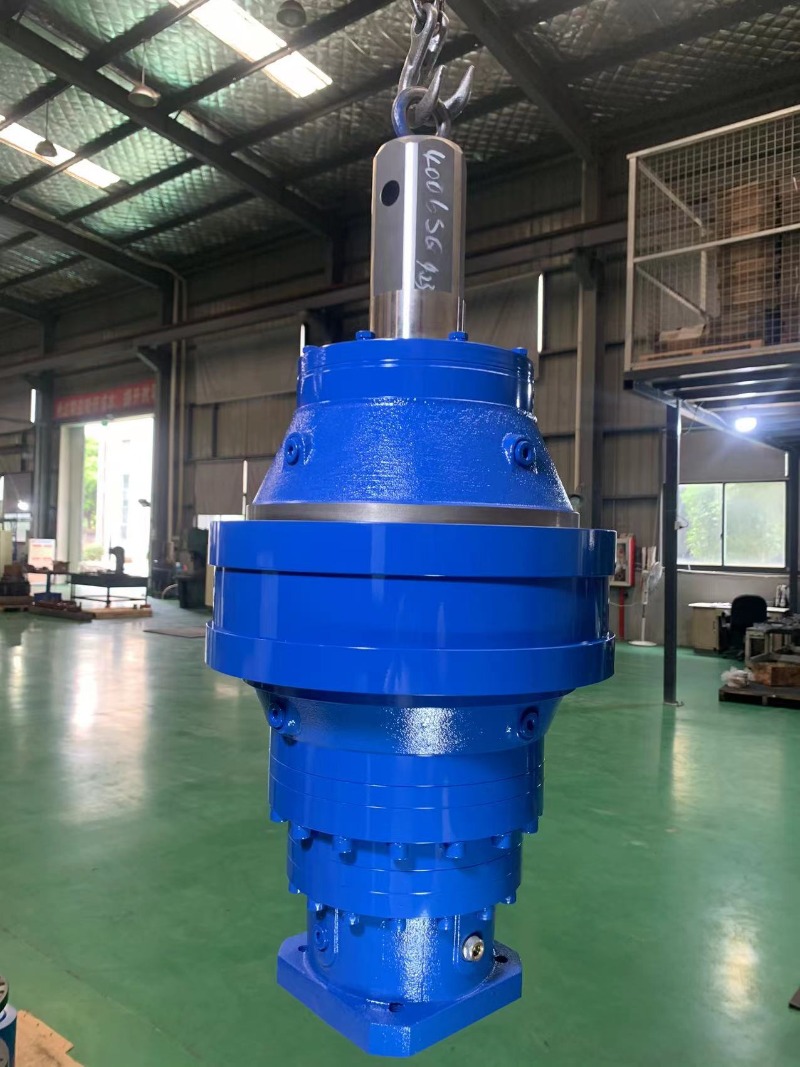

SGR-Koaxial-Planetengetriebe sind für Anwendungen konzipiert, die ein hohes Drehmoment, kompakte Abmessungen, zuverlässige Übertragung und flexible Konfigurationen erfordern.

Die Planetengetriebe nutzen hochfeste Getriebematerialien und präzise Herstellungsverfahren, um die Haltbarkeit der Getriebe und die Getriebeleistung zu verbessern.

Abhängig von der Anwendung kann SGR unterschiedliche Planetenstufen, Untersetzungsverhältnisse, Eingangskonfigurationen und Ausgangslösungen anbieten.

SGR-Planetengetriebe werden häufig eingesetzt in: elektrischen Bohrgeräten, Raupenmaschinen, Windkraftanlagen, Land- und Viehwirtschaftsmaschinen, Bergbaumaschinen, metallurgischen Geräten sowie Kränen und Hebemaschinen.

Für OEM-Maschinenhersteller kann SGR auch anwendungsbezogenen technischen Support bieten, um Kunden bei der Auswahl des geeigneten Getriebes entsprechend Motorleistung, Ausgangsdrehmoment, Drehzahl, Einbaumaßen und Arbeitsbedingungen zu unterstützen.

A koaxiales Planetengetriebe kombiniert die hohe Drehmomentfähigkeit eines Planetengetriebes mit einer platzsparenden Reihenkonfiguration. Seine kompakte Bauweise, hohe Belastbarkeit, effiziente Kraftübertragung und flexible Untersetzungsverhältnisse machen ihn zu einer effektiven Lösung für anspruchsvolle Industriemaschinen.

Bei der Auswahl eines koaxialen Planetengetriebes sollten Hersteller nicht nur den Getriebepreis oder das Untersetzungsverhältnis berücksichtigen. Ausgangsdrehmoment, Motorleistung, Betriebsbedingungen, Servicefaktor, Montageabmessungen und erwartete Lebensdauer sollten alle bewertet werden.

Für Maschinenhersteller, die einen zuverlässigen Getriebepartner suchen, kann die Wahl eines erfahrenen Planetengetriebeherstellers dabei helfen, sicherzustellen, dass das Getriebe richtig auf die gesamte Maschine abgestimmt ist. (Autor, SGR, Angie Zhang)
