Der Unterschied zwischen koaxialen und rechtwinkligen Planetengetrieben

Planetengetriebe stellen eine der effizientesten und kompaktesten Lösungen zur Kraftübertragung in Industriemaschinen dar. Das Verständnis der grundlegenden Unterschiede zwischen koaxialen und rechtwinkligen Konfigurationen ist entscheidend für die Auswahl des optimalen Systems für bestimmte Anwendungen. Dieser umfassende Leitfaden untersucht die Funktionsprinzipien, Leistungsmerkmale und idealen Anwendungsfälle beider Designs und zeigt gleichzeitig auf, wie spezialisierte Hersteller sie bevorzugen Shanghai SGR Heavy Industry Machinery Co., Ltd. Nutzen Sie fortschrittliche Technik, um leistungsstarke Lösungen zu liefern.

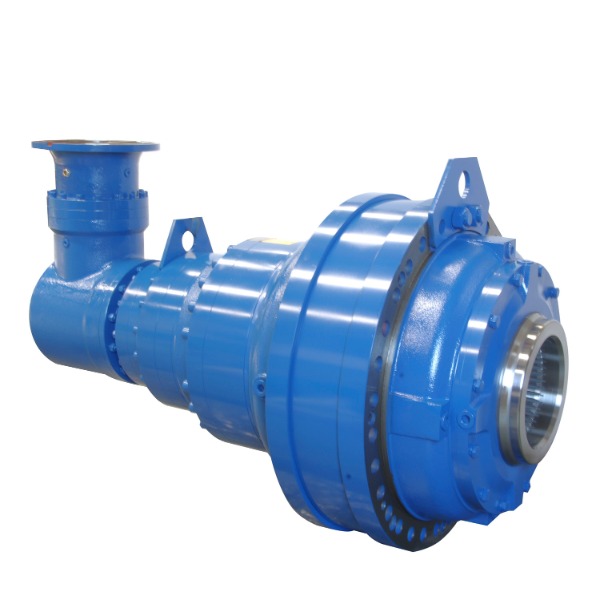

Flanscheingang rechtwinkliges Planetengetriebe mit großem Ausgangsdrehmoment und Motor

Grundlegendes zu Planetengetrieben

Bevor spezifische Konfigurationen untersucht werden, ist es wichtig, die Grundprinzipien zu verstehen, die Planetengetriebesysteme in zahlreichen Branchen einzigartig effektiv machen. Das Planetengetriebe, auch Umlaufgetriebe genannt, verfügt über ein zentrales Sonnenrad, mehrere auf einem Träger montierte Planetenräder und einen äußeren Zahnkranz, der mit den Planeten kämmt. Diese Anordnung schafft mehrere Kraftpfade und verteilt die Last auf mehrere Kontaktpunkte für eine außergewöhnliche Drehmomentdichte und Effizienz.

• Kompakte Kraftübertragung mit hohem Drehmoment-Gewichts-Verhältnis
• Mehrere Kraftpfade, die die Last auf mehrere Zahnräder verteilen
• Höchste Effizienz durch minimierte Gleitreibung
• Präzise Positionierungsmöglichkeiten mit minimalem Spiel
• Hervorragende Stoßdämpfung durch Lastverteilung

Kernkomponenten und ihre Funktionen

Jedes Planetengetriebesystem besteht aus mehreren wichtigen Komponenten, die harmonisch zusammenarbeiten, um die Kraft effizient zu übertragen. Als zentrale Antriebskomponente dient das Sonnenrad, um das sich die Planetenräder drehen und gleichzeitig mit Sonnen- und Hohlrad kämmen. Die Planetenträgerbaugruppe verbindet die Planeten und liefert den Abtrieb in den meisten Standardkonfigurationen, obwohl unterschiedliche Anordnungen unterschiedliche Geschwindigkeitsverhältnisse und Richtungen erzeugen können.

• Sonnenrad: Zentrales Bauteil, das die Antriebsleistung erhält
• Planetenräder: Typischerweise drei oder mehr Zahnräder, die das Sonnenrad umkreisen
• Planetenträger: Strukturbauteil, das Planetenräder in Position hält
• Hohlrad: Außenzahnrad mit Innenverzahnung, das das System umschließt
• Ausgabemechanismus: Variiert je nach Konfiguration (Träger, Ring oder Sonne)

Koaxiale Planetengetriebe: Design und Anwendungen

Koaxiale Planetengetriebe verfügen über Eingangs- und Ausgangswellen, die entlang der gleichen Drehachse ausgerichtet sind, wodurch ein unkomplizierter Kraftübertragungsweg mit außergewöhnlicher Effizienz entsteht. Diese Konfiguration wird besonders bei Anwendungen geschätzt, bei denen Platzbeschränkungen und einfache Ausrichtung im Vordergrund stehen. Die inhärente Symmetrie koaxialer Konstruktionen trägt zu einer ausgewogenen Lastverteilung und minimalen Vibrationen bei und macht sie ideal für Präzisionsanwendungen.

• Antriebs- und Abtriebswelle teilen sich die gleiche Drehachse
• Außergewöhnliche Effizienz (oft 97 % oder mehr pro Stufe)
• Kompakte radiale Abmessungen bei hoher Leistungsdichte
• Minimale Vibrations- und Geräuschentwicklung
• Vereinfachte Montage- und Ausrichtungsverfahren

Leistungsmerkmale koaxialer Designs

Die Leistungsvorteile von Koaxial-Planetengetrieben machen sie für anspruchsvolle Anwendungen in verschiedenen Branchen geeignet. Ihre hohe Effizienz ergibt sich aus minimalem Leistungsverlust durch die Zahneingriffe, während ihr kompakter Formfaktor die Integration in Umgebungen mit begrenztem Platzangebot ermöglicht. Die ausgewogene Beschaffenheit von Planetensystemen reduziert auf natürliche Weise Vibrationen und trägt so zu einer längeren Lebensdauer der Komponenten und einer verbesserten Betriebsstabilität bei.

Rechtwinklige Planetengetriebe: Design und Anwendungen

Winkelplanetengetriebe verfügen über eine Kegelradstufe, die die Kraftübertragung um 90 Grad umlenkt und so vielseitige Lösungen für Anwendungen mit senkrechten Eingangs- und Ausgangsanforderungen schafft. Diese Konfiguration kombiniert die Robustheit eines Planetengetriebes mit der Richtungsflexibilität von Kegelrädern und bietet einzigartige Vorteile bei der Optimierung des Maschinenlayouts. Die rechtwinkliges Planetengetriebe Das Design ist besonders vorteilhaft, wenn die Antriebsmaschine parallel zur angetriebenen Komponente positioniert werden muss.

• 90-Grad-Kraftübertragung zwischen Eingang und Ausgang
• Platzsparende Konfiguration für spezifische Maschinenlayouts
• Kombination von Planeten- und Kegelradtechnologien
• Hervorragende Montageflexibilität bei beengten Platzverhältnissen
• Erhältlich in verschiedenen Ausgangskonfigurationen (Vollwelle, Hohlwelle)

Leistungsmerkmale rechtwinkliger Designs

Winkelplanetengetriebe bieten einzigartige Leistungsmerkmale, die sie in bestimmten Anwendungen unverzichtbar machen. Die Einbeziehung einer Kegelradstufe führt zu unterschiedlichen Effizienzaspekten und bietet gleichzeitig eine unschätzbare Richtungsflexibilität. Das Verständnis dieser Leistungsparameter ist für die richtige Anwendungsentwicklung und -auswahl von entscheidender Bedeutung.

Vergleichsanalyse: Koaxial- und rechtwinklige Planetengetriebe

Die Wahl zwischen Koaxial- und Winkelplanetengetrieben erfordert eine sorgfältige Abwägung der Anwendungsanforderungen, räumlichen Einschränkungen und Leistungsprioritäten. Jede Konfiguration bietet bestimmte Vorteile, die sie für bestimmte Szenarien besser geeignet machen. Diese vergleichende Analyse untersucht die entscheidenden Unterschiede, um den Auswahlprozess zu unterstützen.

• Unterschiede in der Wellenanordnung und ihre Auswirkungen auf das Maschinendesign
• Effizienzvergleiche über Betriebsbereiche hinweg
• Drehmomentdichte und Kraftübertragungsfähigkeiten
• Anwendungsspezifische Vorteile und Einschränkungen
• Kostenüberlegungen während des gesamten Gerätelebenszyklus

Vergleich von Effizienz und Kraftübertragung

Der Wirkungsgrad ist eines der wichtigsten Unterscheidungsmerkmale zwischen Koaxial- und Winkelplanetengetrieben. Der direkte Leistungspfad koaxialer Designs minimiert Energieverluste, während bei rechtwinkligen Konfigurationen zusätzliche Verluste an der Kegelradschnittstelle auftreten. Dieser Effizienzunterschied wird bei Hochzyklusanwendungen immer wichtiger, bei denen der Energieverbrauch erhebliche Auswirkungen auf die Betriebskosten hat.

Anwendungsspezifische Auswahlrichtlinien

Die optimale Wahl zwischen Koaxial- und Winkelplanetengetrieben hängt stark von den spezifischen Anwendungsanforderungen und -beschränkungen ab. Koaxiale Designs zeichnen sich in der Regel bei Anwendungen aus, die maximale Effizienz und einfache Kraftübertragung erfordern, während rechtwinklige Konfigurationen spezifische räumliche Herausforderungen lösen. Das Verständnis dieser Anwendungsrichtlinien gewährleistet die richtige Getriebeauswahl für langfristige Zuverlässigkeit und Leistung.

• Koaxial bevorzugt für: hohe Effizienzanforderungen, Direktantriebsanwendungen
• Rechtwinklig bevorzugt für: platzbeschränkte Anordnungen, 90°-Kraftübertragung
• Beide Konfigurationen eignen sich für: Anwendungen mit hohem Drehmoment, Präzisionspositionierung
• Besondere Überlegungen für: raue Umgebungen, Zugänglichkeit für Wartungsarbeiten
• Faktoren der Lebenszykluskosten: Anfangsinvestition vs. betriebliche Effizienz

Fortschrittliche Technik in modernen Planetengetriebesystemen

Das moderne Planetengetriebedesign umfasst fortschrittliche Konstruktionsprinzipien und Fertigungstechnologien, um ein beispielloses Leistungsniveau zu erreichen. Unternehmen mögen Shanghai SGR Heavy Industry Machinery Co., Ltd. setzen hochentwickelte Konstruktionsoptimierungssysteme und Präzisionsfertigungsgeräte ein, um Getriebe herzustellen, die den anspruchsvollen Industriestandards entsprechen. Ihr Forschungs- und Entwicklungsteam, bestehend aus Doktoranden und leitenden Ingenieuren, hat spezielle Systeme entwickelt, darunter das Planetengetriebe und das Planar Double-Enveloping Worm Gear Optimization Design System.

• Erweiterte Zahnprofiloptimierung zur Lastverteilung
• Präzisionsfertigung mit CNC-Maschinen
• Umfassende Tests mit Leistungs- und Effizienztestsystemen
• Innovative Materialien und Wärmebehandlungsverfahren
• Integrierte Design-, Produktions- und technische Servicesysteme

Innovation im geräuscharmen Planetengetriebedesign

Die Geräuschreduzierung stellt bei der Entwicklung moderner Planetengetriebe einen wichtigen Schwerpunkt dar, insbesondere da die Industrie strengere Arbeitsplatz- und Umweltstandards einführt. Zu den fortschrittlichen technischen Ansätzen gehören optimierte Zahnmodifikationen, präzise Fertigungstoleranzen und spezielle Techniken zur Schwingungsdämpfung. Das Streben nach geräuscharmes Planetengetriebe Lösungen ist zu einem Wettbewerbsmerkmal unter führenden Herstellern geworden.

• Präzises Schleifen der Verzahnung für optimale Eingriffseigenschaften
• Erweiterte Lagerauswahl- und Montagetechniken
• Optimierung des Gehäusedesigns zur Vibrationsdämpfung
• Schmiersystemtechnik zur Geräuschreduzierung
• Umfassende Prüfung mit akustischen Messgeräten

Auswahl des richtigen Planetengetriebes für Ihre Anwendung

Die richtige Auswahl eines Planetengetriebes erfordert eine systematische Bewertung mehrerer technischer Parameter und betrieblicher Überlegungen. Über die grundsätzliche Entscheidung zwischen Koaxial- und rechtwinkligem Antrieb hinaus müssen Ingenieure Drehmomentanforderungen, Drehzahlverhältnisse, Umgebungsbedingungen und Lebenszykluserwartungen berücksichtigen. Dieser Auswahlrahmen hilft dabei, die optimale Konfiguration zu ermitteln und gleichzeitig häufige Fallstricke bei der Getriebespezifikation zu vermeiden.

• Umfassende Beurteilung der Drehmoment- und Drehzahlanforderungen
• Analyse von Montagebeschränkungen und räumlichen Beschränkungen
• Bewertung von Umweltfaktoren und Einschaltdauer
• Berücksichtigung von Wartungsanforderungen und Zugänglichkeit
• Analyse der Gesamtbetriebskosten über den ursprünglichen Kaufpreis hinaus

Entwicklung technischer Spezifikationen

Die Erstellung umfassender technischer Spezifikationen stellt einen entscheidenden Schritt im Auswahlprozess für Planetengetriebe dar. Klar definierte Spezifikationen stellen sicher, dass das ausgewählte Getriebe während der gesamten vorgesehenen Lebensdauer zuverlässig funktioniert und alle Anwendungsanforderungen erfüllt. Dieser Prozess sollte sowohl Leistungsparameter als auch physikalische Eigenschaften umfassen.

FAQ

Wie hoch ist die typische Lebensdauer eines Planetengetriebes?

Die Lebensdauer eines Planetengetriebes variiert je nach Einsatzbedingungen, Wartungspraktiken und Lasteigenschaften erheblich. Unter ordnungsgemäßen Betriebsbedingungen und entsprechender Wartung erreichen hochwertige Planetengetriebe typischerweise eine Lebensdauer von 20.000 Stunden. Zu den kritischen Faktoren, die sich auf die Langlebigkeit auswirken, gehören die richtige Schmierung, Betriebstemperaturen innerhalb der Auslegungsgrenzen, die Vermeidung von Stoßbelastungen, die die Nennkapazität überschreiten, und die Ausrichtungsgenauigkeit. Hersteller mögen Shanghai SGR Heavy Industry Machinery Co., Ltd. Konstruieren Sie Ihre Getriebe für eine längere Lebensdauer durch robustes Design, hochwertige Materialien und Präzisionsfertigung.

Wie erreicht ein Planetengetriebe eine hohe Drehmomentdichte?

Planetengetriebe erreichen durch ihre einzigartige Leistungsverteilungsarchitektur eine außergewöhnliche Drehmomentdichte. Im Gegensatz zu herkömmlichen Getriebeanordnungen, die die Kraft über einen einzigen Zahneingriff übertragen, verteilen Planetensysteme das Drehmoment gleichzeitig auf mehrere Planetenräder. Diese Lastverteilung ermöglicht kompaktere Konstruktionen bei gleichzeitiger Bewältigung höherer Drehmomentwerte. Darüber hinaus sorgt die koaxiale Anordnung für eine ausgewogene Kraftverteilung, die Lagerbelastungen und Gehäusespannungen minimiert und so zu kompakten Abmessungen beiträgt. Die Planetengetriebe mit hohem Drehmoment Die Konfiguration stellt eine der platzeffizientesten verfügbaren Kraftübertragungslösungen dar.

Können Planetengetriebe in hochpräzisen Anwendungen eingesetzt werden?

Absolut. Planetengetriebe eignen sich hervorragend für hochpräzise Anwendungen, wenn sie mit entsprechenden Toleranzen und Präzisionskomponenten gefertigt werden. Zu den wichtigsten Präzisionsindikatoren gehören ein geringes Spiel (oft unter 1 Bogenminute bei Präzisionsmodellen), eine hohe Torsionssteifigkeit und eine hervorragende Positionswiederholgenauigkeit. Für Anwendungen, die höchste Präzision erfordern, spezialisiert Präzisions-Planetengetriebe Die Konstruktionen umfassen Merkmale wie vorgespannte Lager, präzisionsgeschliffene Zahnräder und optimierte Zahnprofile. Diese Eigenschaften machen Planetengetriebe ideal für Robotik, Luft- und Raumfahrt, medizinische Geräte und andere Anwendungen, die eine exakte Bewegungssteuerung erfordern.

Welche Wartung benötigen Planetengetriebe?

Planetengetriebe erfordern im Vergleich zu vielen anderen Kraftübertragungskomponenten einen relativ geringen Wartungsaufwand, die richtige Pflege verlängert jedoch die Lebensdauer erheblich. Zu den primären Wartungsaktivitäten gehören die regelmäßige Schmierung gemäß den Herstellerangaben, die regelmäßige Inspektion der Dichtungsintegrität und die Überwachung auf ungewöhnliche Geräusche oder Temperaturanstiege. Modern Wartung des Planetengetriebes Die Praktiken legen Wert auf eine zustandsbasierte Überwachung statt auf einen Austausch in festen Intervallen und nutzen Vibrationsanalyse, Ölanalyse und thermische Überwachung, um den Wartungsbedarf vorherzusagen, bevor es zu einem Ausfall kommt.

Wie wähle ich zwischen Reihen- und Winkelplanetengetrieben?

Die Wahl zwischen Inline- (Koaxial-) und Winkelplanetengetrieben hängt in erster Linie von den Platzverhältnissen und Effizienzanforderungen innerhalb Ihrer spezifischen Anwendung ab. Koaxiale Konstruktionen bieten einen höheren Wirkungsgrad und in der Regel eine größere Drehmomentdichte und eignen sich daher ideal, wenn die Ausrichtung von Eingang und Ausgang einfach ist. Rechtwinklige Konfigurationen lösen räumliche Herausforderungen, bei denen die Antriebsmaschine senkrecht zur angetriebenen Komponente positioniert werden muss, allerdings mit einem leichten Effizienzverlust aufgrund der zusätzlichen Kegelradstufe. Berücksichtigen Sie bei dieser grundlegenden Auswahlentscheidung das gesamte Systemlayout, die Zugänglichkeit für Wartungsarbeiten und die Effizienzanforderungen.
