Doppelhüllende Schneckengetriebe verstehen: Ein tiefer Einblick in Design und Anwendung

In der Welt der Kraftübertragung ist die Erzielung eines hohen Drehmoments und eines reibungslosen Betriebs auf kleinem Raum eine ständige technische Herausforderung. Unter den verschiedenen Lösungen ist die Doppelt umhüllendes Schneckengetriebe zeichnet sich durch ein einzigartiges und hochwirksames Design für anspruchsvolle Anwendungen aus. Im Gegensatz zu Standard-Schneckengetrieben bietet diese Konfiguration einen deutlich erhöhten Oberflächenkontakt zwischen Schnecke und Zahnrad, was zu einer überlegenen Tragfähigkeit und Haltbarkeit führt. Dieser Artikel bietet eine umfassende Untersuchung der Doppelmantel-Schneckengetriebetechnologie, ihrer Vorteile, idealen Anwendungsfälle und kritischen Auswahlkriterien, um Ihnen zu helfen, ihre zentrale Rolle in modernen Maschinen zu verstehen.

Was ist ein Doppelmantel-Schneckengetriebe?

Ein Schneckengetriebe mit doppelter Hüllkurve ist ein spezielles Getriebesystem, bei dem sowohl die Schnecke (die Schraube) als auch das Schneckenrad (das Rad) kehlförmig oder sanduhrförmig sind. Das bedeutet, dass die Schnecke das Zahnrad umschlingt und gleichzeitig das Zahnrad die Schnecke umhüllt. Diese doppelt umhüllende Wirkung erzeugt eine viel größere Kontaktfläche zwischen den zusammenpassenden Zähnen im Vergleich zu einem einfach umhüllenden oder zylindrischen Schneckenradsatz. Der Hauptvorteil dieser komplizierten Konstruktion besteht darin, dass sie außergewöhnlich hohe Drehmomentlasten übertragen kann, ohne Kompromisse bei der Kompaktheit einzugehen, die Schneckengetriebekonstruktionen innewohnen. Die komplexe Geometrie erfordert eine präzise Fertigung, belohnt jedoch mit einer beispiellosen Leistung in rauen Umgebungen.

• Erhöhte Kontaktfläche: Das kehlige Design ermöglicht es mehreren Zähnen, die Last gleichzeitig zu verteilen, wodurch die Belastung der einzelnen Zahnradzähne drastisch reduziert wird.
• Präzisionsfertigung: Die Herstellung dieser Komponenten erfordert fortschrittliche CNC-Maschinen und eine strenge Qualitätskontrolle, um ein perfektes Ineinandergreifen und optimale Leistung zu gewährleisten.
• Hervorragende Lastverteilung: Die Belastung wird nicht auf einen einzigen Punkt konzentriert, sondern auf eine größere Fläche verteilt, wodurch der Verschleiß minimiert wird.

Hauptvorteile von Schneckengetrieben mit doppelter Umhüllung

Die einzigartige Geometrie des Doppelt umhüllendes Schneckengetriebe Dies führt zu mehreren deutlichen betrieblichen Vorteilen, die es zur bevorzugten Wahl für Hochleistungsanwendungen machen. Diese Getriebe sind so konstruiert, dass sie dort übertreffen, wo andere versagen könnten, und bieten eine Mischung aus Leistung, Zuverlässigkeit und Langlebigkeit. In den folgenden Punkten werden die wichtigsten Vorteile aufgeführt, die diese Getriebekonstruktion von ihren Gegenstücken unterscheiden.

• Höhere Drehmomentkapazität: Durch die vergrößerte Kontaktfläche kann das System Stoßbelastungen besser bewältigen und ein hohes Drehmoment effektiver aufrechterhalten als herkömmliche Schneckengetriebe.
• Verbesserte Haltbarkeit und Langlebigkeit: Durch die geringere Belastung pro Flächeneinheit unterliegen die Komponenten einem geringeren Verschleiß, was zu einer längeren Lebensdauer und einem geringeren Wartungsbedarf führt.
• Kompaktes Design für hohe Untersetzungsverhältnisse: Sie bieten hohe einstufige Untersetzungsverhältnisse in einem relativ kleinen Gehäuse und sparen so wertvollen Platz im Maschinenlayout.
• Leiserer Betrieb: Der sanfte Eingriff mit mehreren Zähnen führt häufig zu einer leiseren und gleichmäßigeren Leistung, was in geräuschempfindlichen Umgebungen von entscheidender Bedeutung ist.

Vergleich: Doppelumhüllende vs. Standard-Schneckengetriebe

Bei der Auswahl eines Getriebes ist es von entscheidender Bedeutung, die Leistungsunterschiede zwischen einem doppelt umhüllenden und einem standardmäßigen zylindrischen Schneckengetriebe zu verstehen. In der folgenden Tabelle sind die wichtigsten Unterschiede aufgeführt, die sich auf die Anwendungseignung auswirken.

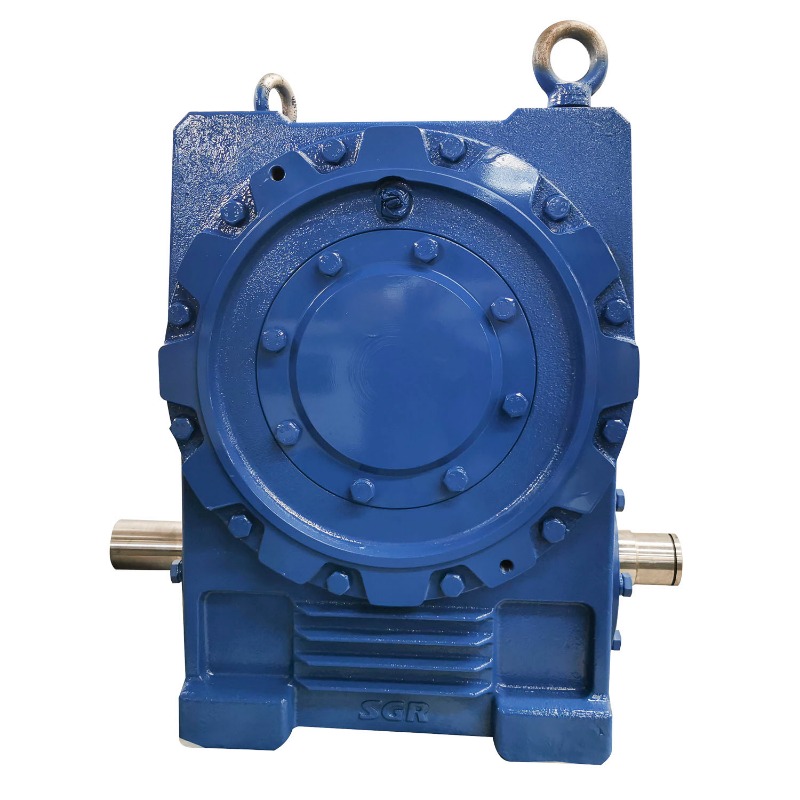

Hocheffizientes, doppelt umhüllendes Schneckengetriebe

Optimierte Leistung durch doppelt umhüllendes Getriebedesign

Um die Fähigkeiten eines voll auszuschöpfen Doppelumhüllendes Getriebedesign , müssen mehrere Faktoren sorgfältig berücksichtigt werden. Bei der Optimierung geht es nicht nur um die Auswahl des Getriebes; es geht darum, es richtig in ein System zu integrieren. Um die versprochene Leistung und Lebensdauer zu erreichen, sind die richtige Ausrichtung, Schmierung und das Wärmemanagement von entscheidender Bedeutung. Das Ignorieren dieser Aspekte kann die inhärenten Vorteile dieses robusten Designs zunichte machen.

• Präzisionsausrichtung: Eine Fehlausrichtung ist eine Hauptursache für Fehler. Diese Einheiten müssen mit äußerster Sorgfalt installiert werden, um sicherzustellen, dass Schnecke und Zahnrad perfekt zueinander positioniert sind.
• Fortschrittliche Schmiersysteme: Durch den hohen Schleifkontakt entsteht Wärme. Ein spezielles Schmiersystem mit hochwertigem, hochviskosem Öl ist unerlässlich, um Reibung zu reduzieren, Wärme abzuleiten und Verschleiß vorzubeugen.
• Wärmemanagement: Bei kontinuierlichem Hochlastbetrieb können externe Kühlmethoden wie Lüfter oder Wärmetauscher erforderlich sein, um optimale Betriebstemperaturen aufrechtzuerhalten.
• Materialauswahl: Die Schnecke besteht typischerweise aus gehärtetem Stahl, während das Zahnrad häufig aus einer weicheren Bronzelegierung besteht, um die Reibungs- und Verschleißeigenschaften effektiv zu steuern.

Industrielle Anwendungen von Hochleistungs-Schneckengetrieben

Die robuste Natur von Hochleistungs-Schneckengetriebe macht sie unverzichtbar in Branchen, in denen die Ausrüstung an ihre Grenzen stößt. Ihre Fähigkeit, ein enormes Drehmoment auf kompaktem Raum bereitzustellen und plötzlichen Stoßbelastungen standzuhalten, macht sie zu einem Eckpfeiler schwerer Maschinen. Von der Bewegung enormer Gewichte im Bergbau bis zur präzisen Positionierung in der Luft- und Raumfahrt sind diese Getriebe die stillen Helden der Bewegungssteuerung.

• Bergbau und Mineralverarbeitung: Wird in Förderbandantrieben, Brechern und Hebezeugen eingesetzt, wo Zuverlässigkeit unter extremer Belastung nicht verhandelbar ist.
• Baumaschinen: Unverzichtbar für Schwenkantriebe von Baggern, Wippmechanismen von Kränen und Trommeln von Betonmischern.
• Materialtransport:
• Stahlwerke und Walzwerke: Wird in Rolltischen und Manipulatoren eingesetzt, die glühendes Metall unter enormer Kraft bewegen.
• Luft- und Raumfahrt und Verteidigung: Kommt in Raketenabschusssystemen und Satellitenpositionierungsmechanismen vor, die eine präzise Bewegung unter hoher Belastung erfordern.

Auswahl eines Untersetzungsgetriebes mit hohem Drehmoment

Das Richtige wählen Untersetzungsgetriebe mit hohem Drehmoment ist eine wichtige Entscheidung, die sich auf die Effizienz, Kosten und Zuverlässigkeit Ihres gesamten Systems auswirkt. Der Auswahlprozess geht über die bloße Überprüfung der Drehmomentwerte hinaus und beinhaltet eine ganzheitliche Betrachtung der Anforderungen der Anwendung, der Umgebungsbedingungen und der Lebenszykluskosten. Ein methodischer Ansatz stellt sicher, dass Sie ein Getriebe erhalten, das nicht nur angemessen, sondern optimal für Ihre spezifischen Anforderungen ist.

• Lasteigenschaften definieren: Analysieren Sie die Art der Last (konstant, variabel, Stoß), ihre Größe und das erforderliche Anlaufdrehmoment.
• Untersetzungsverhältnis und Ausgangsgeschwindigkeit bestimmen: Berechnen Sie aus der Drehzahl Ihres Eingangsmotors das erforderliche Verhältnis, um die gewünschte Ausgangsgeschwindigkeit zu erreichen.
• Bewerten Sie die Umgebungsbedingungen: Berücksichtigen Sie Faktoren wie Umgebungstemperatur, Vorhandensein von Staub oder Feuchtigkeit und den verfügbaren Platz für die Installation.
• Servicefaktor bewerten: Wählen Sie immer ein Getriebe mit einem Betriebsfaktor, der mögliche Überlastungen und die Schwere Ihrer Anwendung berücksichtigt.
• Berücksichtigen Sie die Lebenszykluskosten: Schauen Sie über den ursprünglichen Kaufpreis hinaus. Berücksichtigen Sie die erwarteten Kosten für Wartung, Energieeffizienz und mittlere Ausfallzeit.

Wichtige Spezifikationen zur Überprüfung

Bei der Durchsicht von Herstellerdatenblättern für a Schneckengetriebe-Geschwindigkeitsreduzierer Achten Sie genau auf diese kritischen Spezifikationen, um sicherzustellen, dass sie perfekt zu Ihrer Anwendung passen.

FAQ

Was ist der Hauptunterschied zwischen einem einfach- und einem doppelumhüllenden Schneckengetriebe?

Der grundlegende Unterschied liegt in ihrer Geometrie. Bei einem einfach umhüllenden (oder zylindrischen) Schneckenradsatz ist nur das Schneckenrad mit einer Kehle versehen, um die zylindrische Schnecke teilweise zu umwickeln. In einem Doppelt umhüllendes Schneckengetriebe Sowohl die Schnecke als auch das Zahnrad sind kehlförmig. Dadurch entsteht eine sanduhrförmige Schnecke, die sich um das Zahnrad wickelt, und ein Zahnrad, das gleichzeitig die Schnecke umhüllt. Diese doppelt umhüllende Wirkung führt zu einer deutlich größeren Kontaktfläche zwischen den ineinandergreifenden Zähnen, was der Schlüssel zu einer höheren Drehmomentkapazität und Haltbarkeit im Vergleich zur einfach umhüllenden Konstruktion ist.

Warum sind doppelhüllende Schneckengetriebe teurer?

Die höheren Kosten für a Doppelt umhüllendes Schneckengetriebe ist direkt auf den komplexen Herstellungsprozess zurückzuführen. Die kehlige, sanduhrförmige Geometrie sowohl der Schnecke als auch des Zahnrads ist äußerst schwierig herzustellen. Es erfordert spezielle, präzise CNC-Maschinen und eine strenge Qualitätskontrolle, um sicherzustellen, dass die beiden Komponenten über die große Kontaktfläche perfekt ineinandergreifen. Die zusätzliche Bearbeitungszeit, das Fachwissen und die Prüfprozesse, die mit der Erstellung dieser präzisen Konjugatwirkung verbunden sind, tragen zu höheren Anschaffungskosten als bei Standard-Schneckengetrieben bei, obwohl dies oft durch ihre überlegene Leistung und Langlebigkeit in anspruchsvollen Anwendungen gerechtfertigt wird.

Wie pflege ich einen doppelhüllenden Schneckengetriebeantrieb?

Aufrechterhaltung eines Doppelmantel-Schneckengetriebe Im Mittelpunkt steht die ordnungsgemäße Schmierung und Zustandsüberwachung. Erstens ist es wichtig, genau die vom Hersteller angegebene Art und Viskosität des Schmiermittels zu verwenden, da der hohe Gleitkontakt ausschließlich von einem robusten Ölfilm abhängt. Überprüfen Sie regelmäßig den Ölstand und achten Sie auf Anzeichen von Verschmutzung oder Verschleiß. Zweitens überwachen Sie die Betriebstemperatur und achten Sie auf Geräuschveränderungen, da Überhitzung oder ungewöhnliche Geräusche auf eine Fehlausrichtung, Überlastung oder Schmierungsprobleme hinweisen können. Halten Sie sich schließlich an einen strengen vorbeugenden Wartungsplan für Ölwechsel und Inspektionen, um den Verschleiß proaktiv anzugehen und eine maximale Lebensdauer zu gewährleisten.

Kann ein Schneckengetriebe zum Rücklauf oder zum Halten einer Last verwendet werden?

Ja, einer der inhärenten Vorteile jedes Schneckengetriebedesigns, einschließlich des doppelt umhüllend Art, ist seine natürliche Fähigkeit, Rückwärtsfahren zu verhindern. Aufgrund der hohen Reibung und des spezifischen Winkels des Schneckengewindes ist das System typischerweise selbsthemmend. Dies bedeutet, dass eine auf die Abtriebswelle (das Zahnrad) ausgeübte Kraft die Eingangswelle (die Schnecke) nicht zurücktreiben kann. Diese Funktion macht Schneckengetriebe-Geschwindigkeitsreduzierers Hervorragend geeignet für Anwendungen wie Förderer an Steigungen, Hebezeuge und Aufzüge, bei denen ein ausfallsicherer Haltemechanismus erforderlich ist, um zu verhindern, dass die Last bei Stromausfall unkontrolliert absinkt.

Was sind die Anzeichen für einen Ausfall eines Hochleistungs-Schneckengetriebes?

Erkennen früher Anzeichen eines Versagens in a Hochleistungs-Schneckengetriebe kann katastrophale Ausfallzeiten verhindern. Zu den wichtigsten Indikatoren gehört ein spürbarer Anstieg der Betriebstemperatur, der häufig auf Schmierprobleme oder Überlastung hinweist. Ungewöhnliche Geräusche wie Knirschen, Klopfen oder übermäßiges Jammern deuten auf Verschleiß, Lochfraß oder eine Fehlausrichtung der Zahnradzähne hin. Sichtbare Öllecks rund um die Dichtungen weisen auf einen Dichtungsausfall hin, der zu einer unzureichenden Schmierung führen kann. Schließlich sind ein Verlust der Positionsgenauigkeit oder eine Zunahme des Spiels (freie Bewegung) in der Abtriebswelle klare mechanische Anzeichen für inneren Verschleiß, die eine sofortige Untersuchung und Wartung erfordern.
