So wählen Sie Planetengetriebe für Industriemaschinen, Robotik, Automobilsysteme und Anwendungen mit hohem Drehmoment aus

Industriemaschinen, Robotik und Automobilsysteme sind alle auf Komponenten angewiesen, die ein hohes Drehmoment auf kompaktem Raum übertragen können, und nur wenige mechanische Baugruppen leisten dies so effektiv wie eine Planetengetriebe . In diesem Leitfaden erfahren Sie, wie diese Getriebesysteme funktionieren, welche Typen verfügbar sind und was bei der Auswahl eines Getriebes für eine anspruchsvolle Anwendung zu beachten ist.

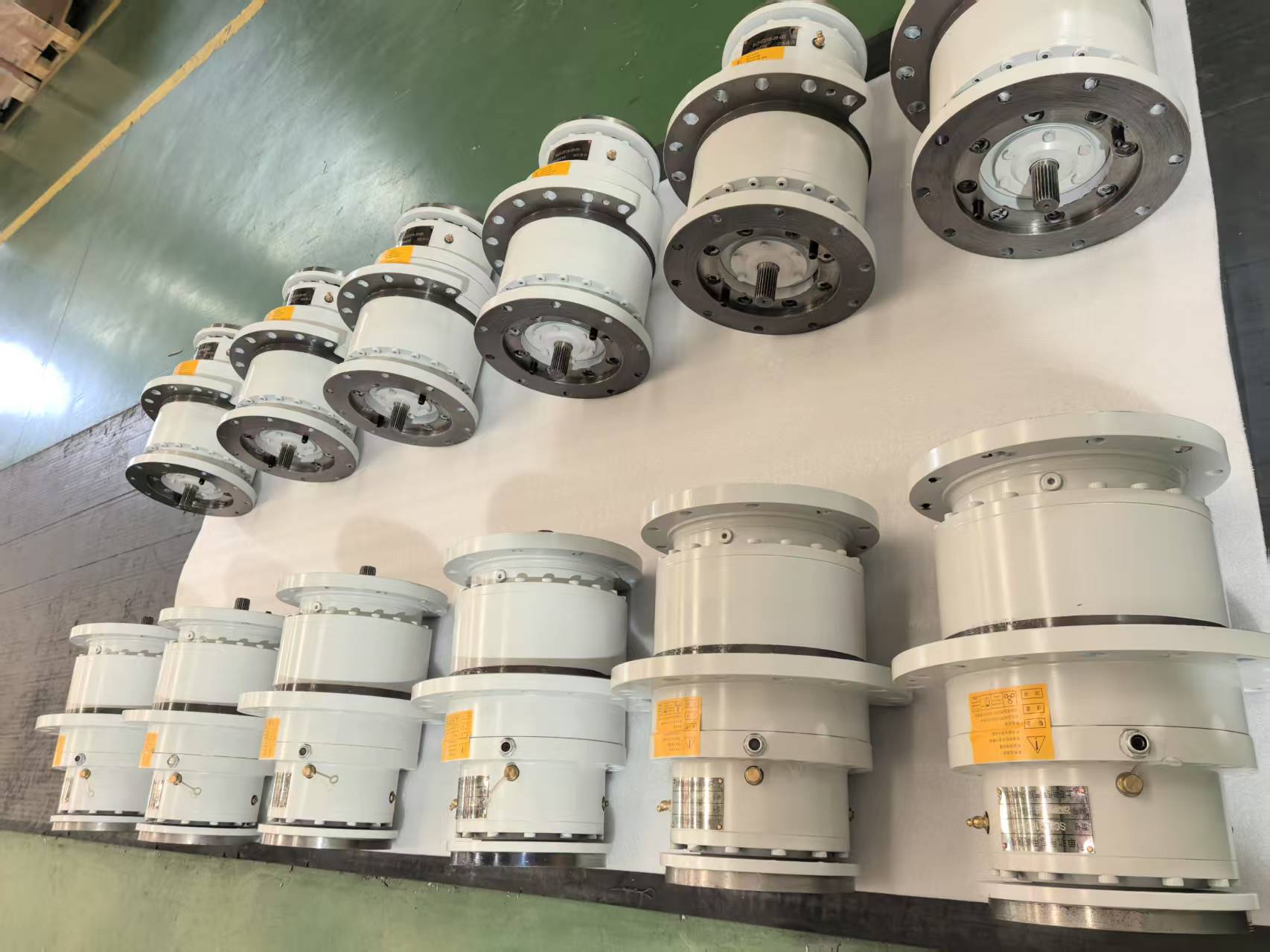

Was ist ein Planetengetriebe und wie funktioniert ein Planetengetriebe?

Ein Planetengetriebe, auch Planetengetriebe genannt, ist ein Untersetzungs- oder Übersetzungsmechanismus, der auf drei Kernkomponenten basiert: einem zentralen Sonnenrad, einem Satz Planetenräder, die es umkreisen, und einem äußeren Zahnkranz mit Innenverzahnung, mit dem die Planetenräder kämmen. Die Planetenräder werden von einem rotierenden Träger an Ort und Stelle gehalten, und je nachdem, welche Komponente fest ist, welche angetrieben wird und welche der Abtrieb ist, kann die Baugruppe innerhalb eines sehr kompakten Gehäuses eine große Bandbreite an Untersetzungsverhältnissen erzeugen.

Die Struktur des Planetengetriebes verleiht dieser Konstruktion ihre charakteristischen Merkmale. Da mehrere Planetenräder gleichzeitig die übertragene Last teilen und nicht wie bei einem einfachen Getriebezug ein einzelnes Zahnradpaar das gesamte Drehmoment trägt, wird die Last auf mehrere Kontaktpunkte gleichzeitig verteilt. Diese Sonnenrad-Planetenrad-Hohlrad-Anordnung ist von zentraler Bedeutung dafür, wie Drehmomentübertragungsgetriebesysteme eine hohe Leistung erreichen, ohne dass ein verhältnismäßig großes Gehäuse erforderlich ist. Das Ergebnis ist ein kompakter Untersetzungsmechanismus, der in Anwendungen passt, in denen der Platz begrenzt ist, aber die Drehmomentanforderungen hoch sind.

Was sind die wichtigsten Arten von Planetengetrieben?

Planetengetriebe werden hauptsächlich nach der Anzahl der Untersetzungsstufen, ihrer Wellenausrichtung und dem für die Anwendung erforderlichen Präzisionsgrad kategorisiert.

Einstufiges Planetengetriebe

Ein einstufiges Planetengetriebe verwendet einen Satz Sonnen-, Planeten- und Hohlräder, um ein moderates Untersetzungsverhältnis zu erreichen. Diese Konfiguration ist kompakt und effizient und wird typischerweise dann gewählt, wenn das erforderliche Übersetzungsverhältnis in den Bereich fällt, den ein einzelner Zahnradsatz praktisch liefern kann.

Mehrstufiges Planetengetriebe

Ein mehrstufiges Planetengetriebe verbindet zwei oder mehr Planetenradsätze in Reihe, wobei der Ausgang einer Stufe den Eingang der nächsten antreibt. Dies ermöglicht viel höhere Gesamtuntersetzungsverhältnisse als ein einstufiges Design, erhöht jedoch die Länge und etwas zusätzliches Spiel bei jeder hinzugefügten Stufe.

Inline-Planetengetriebe

Ein Inline-Planetengetriebe hält die Antriebs- und Abtriebswelle auf der gleichen Achse, was die Kopplung an Motoren und angetriebene Geräte vereinfacht und eine der häufigsten Konfigurationen in der industriellen Automatisierung darstellt.

Winkelplanetengetriebe

Ein rechtwinkliges Planetengetriebe verfügt über eine Kegel- oder Hypoidgetriebestufe, um die Kraftübertragung um neunzig Grad umzulenken. Dies ist nützlich, wenn Platzbeschränkungen oder Layoutanforderungen eine Inline-Anordnung nicht zulassen.

Präzisions-Planetengetriebe

Ein Präzisionsplanetengetriebe wird mit engeren Toleranzen hergestellt, um Spiel und Positionierungsfehler zu minimieren. Dadurch eignet es sich für Bewegungssteuerungs- und Robotikanwendungen, bei denen Genauigkeit genauso wichtig ist wie Drehmomentkapazität.

Wo werden Planetengetriebe häufig eingesetzt?

Planetengetriebe kommen in den unterschiedlichsten Branchen überall dort zum Einsatz, wo eine Kombination aus hohem Drehmoment, kompakter Größe und zuverlässiger Kraftübertragung erforderlich ist.

Verwendung von industriellen Automatisierungsmaschinen Planetengetriebe weit verbreitet in servogetriebenen Achsen, Schalttischen und Verpackungsanlagen, wo eine präzise Bewegungssteuerung und wiederholbare Positionierung unerlässlich sind. Roboterantriebssysteme sind zur Gelenkbetätigung auf Planetengetriebe angewiesen, da Roboterarme eine hohe Drehmomentdichte in einem kleinen Gehäuse benötigen, um den Gesamtarm leicht und reaktionsfähig zu halten. Getriebeanwendungen in Förderbandsystemen bevorzugen Planetenkonstruktionen, wenn eine kompakte Antriebseinheit variable Lasten über lange Betriebsstunden bewältigen muss. Automobilgetriebesysteme verwenden Planetenradsätze in Automatikgetrieben, um mehrere Übersetzungsverhältnisse ohne eine große Anzahl separater Zahnradpaare zu erreichen. Antriebseinheiten von Baumaschinen, darunter solche in Baggern und Kränen, sind auf Planetenachsantriebe angewiesen, um das hohe Drehmoment zu liefern, das zum Heben und Bewegen schwerer Lasten in kompakten Gehäusen erforderlich ist, die direkt am Rad oder an der Schiene montiert sind.

Welche Leistungseigenschaften sollte ein Planetengetriebe bieten?

Ein ausgereiftes Planetengetriebe muss Drehmomentkapazität, Präzision und mechanische Effizienz in Einklang bringen, je nachdem, was die Anwendung am meisten erfordert.

Die Leistung des Getriebes mit hoher Drehmomentdichte ergibt sich direkt aus der Lastverteilungsfunktion der Planetenanordnung, bei der mehrere Zahnräder parallel arbeiten und nicht ein einzelnes Paar die volle Last trägt. Die Konstruktion präziser Getriebe mit geringem Spiel ist bei Bewegungssteuerungsanwendungen von größter Bedeutung, bei denen jedes Rotationsspiel zwischen Eingang und Ausgang direkt zu Positionierungsfehlern führt. Eine hocheffiziente Kraftübertragung wird von der Qualität der Verzahnung, der Schmierung und der Lagerauswahl beeinflusst, da jede zusätzliche Stufe oder jeder zusätzliche Eingriffspunkt einen gewissen mechanischen Verlust mit sich bringt. Das reibungslose Rotationsverhalten des Getriebesystems, d. h. minimale Vibrationen und konstante Ausgangsgeschwindigkeit, hängt von der Fertigungsgenauigkeit und der richtigen Ausrichtung zwischen Sonnen-, Planeten- und Hohlrädern ab.

Wie wird ein Planetengetriebe hergestellt?

Die Herstellung eines Planetengetriebes umfasst eine Abfolge von Präzisionsbearbeitungs-, Wärmebehandlungs- und Montageschritten, die darauf ausgelegt sind, enge Toleranzen bei allen Getriebekomponenten zu erreichen.

Jede dieser Stufen trägt zur endgültigen Leistung des Getriebes bei, und das Überspringen oder Übereilen eines Schritts, insbesondere der Wärmebehandlung oder Ausrichtungskalibrierung, zeigt sich später tendenziell als vorzeitiger Verschleiß oder übermäßiges Spiel im Betrieb.

Wie schneidet ein Planetengetriebe im Vergleich zu anderen Getriebetypen ab?

Planetengetriebe sind einer von mehreren Ansätzen zur Getriebeuntersetzung, und ein Vergleich mit alternativen Konstruktionen hilft zu klären, wann eine Planetenkonfiguration die bessere Wahl ist.

Bei einem Vergleich zwischen Planetengetriebe und Schneckengetriebe kommt es im Allgemeinen auf die Drehmomentdichte und den Wirkungsgrad im Vergleich zur Selbsthemmungsfähigkeit an. Schneckengetriebe bieten ein starkes Selbsthemmungsverhalten auf Kosten eines geringeren Wirkungsgrads, da der Gleitkontakt zwischen Schnecke und Rad mehr Reibung erzeugt als der Wälzkontakt in einem Planetenradsatz. Ein Vergleich zwischen Planeten- und Stirnradgetrieben ist etwas anders, da Stirnradgetriebe ebenfalls einen hohen Wirkungsgrad erreichen können, Planetenkonstruktionen jedoch aufgrund ihrer lastverteilenden Getriebeanordnung typischerweise einen kleineren Platzbedarf bei gleichwertigem Drehmoment bieten.

Der Vergleich von Untersetzungsgetrieben zwischen diesen Systemen hängt letztendlich von der Priorität der Anwendung ab. Der Vergleich der Drehmomentdichte begünstigt Planetenkonstruktionen bei platzbeschränkten Installationen wie Robotergelenken oder Radantrieben, während Schnecken- und Stirnradgetriebe in Anwendungen üblich bleiben, bei denen Kosten, Einfachheit oder Selbsthemmungsverhalten die Vorteile einer kompakten Planetenanordnung überwiegen.

Was sind häufige Probleme oder Einschränkungen von Planetengetrieben?

Planetengetriebe sind mechanisch robust, aber sie sind nicht immun gegen Verschleiß und Betriebsprobleme, insbesondere bei anspruchsvollen Betriebszyklen.

Mit der Zeit kommt es zu Getriebeproblemen durch Lagerverschleiß, da die Planetenradlager oder Nadelrollen wiederholter zyklischer Belastung ausgesetzt sind, und dieser Verschleiß kann schließlich das Spiel erhöhen und die Positionierungsgenauigkeit verringern. Probleme mit der Schmierung von Getriebesystemen sind eine häufige Ursache für vorzeitigen Verschleiß, da unzureichendes oder minderwertiges Schmiermittel die Reibung und Hitze an den Zahneingriffspunkten und Lagerflächen erhöht. Geräusch- und Vibrationssymptome im Getriebe deuten häufig auf sich entwickelnde Probleme wie Zahnverschleiß, Lagerschäden oder Schmierungsausfälle hin. Die Überwachung dieser Symptome kann dabei helfen, Probleme zu erkennen, bevor es zu einem Ausfall kommt. Eine Fehlausrichtung von Planetenrädern, sei es aufgrund von Installationsfehlern oder einer Durchbiegung der Welle unter Last, kann zu einer ungleichmäßigen Lastverteilung auf die Planetenräder führen und den Verschleiß bestimmter Zähne beschleunigen. Getriebeüberlastungsschäden treten auf, wenn die Drehmomentanforderungen die Nennleistung der Einheit übersteigen, was in schweren Fällen zu Zahnbruch, Lagerausfall oder Trägerverformung führen kann.

Wie wählt man das richtige Planetengetriebe aus?

Die Auswahl des richtigen Planetengetriebes erfordert die Anpassung mehrerer technischer Parameter an die spezifischen Anforderungen der Anwendung und nicht nur die Auswahl aufgrund von Größe oder Kosten.

Ein methodischer Auswahlprozess beginnt in der Regel mit der Definition des erforderlichen Ausgangsdrehmoments und der erforderlichen Drehzahl, dann der Eingrenzung der Übersetzungsoptionen und schließlich der Bestätigung, dass die Montagekonfiguration und die Umgebungsbewertung für die Installation geeignet sind. Das Überspringen eines dieser Schritte erhöht das Risiko, dass ein Getriebe ausgewählt wird, das für Spitzenlasten unterdimensioniert ist oder nicht an den Drehzahlbereich des Antriebsmotors angepasst ist.

Was ist der zukünftige Trend der Planetengetriebetechnologie?

Die Planetengetriebetechnologie entwickelt sich parallel zu breiteren Trends in der Automatisierung, Präzisionsfertigung und Werkstofftechnik weiter.

Kompakte Automatisierungsantriebe integrieren zunehmend Motor, Getriebe und Steuerelektronik in einem einzigen Gehäuse, wodurch die Installationskomplexität verringert wird und gleichzeitig die Vorteile der Drehmomentdichte von Planetenkonstruktionen erhalten bleiben. Intelligente Getriebesysteme zur Zustandsüberwachung nutzen eingebettete Sensoren, um Vibrationen, Temperatur und Schmierungszustand zu verfolgen, sodass Wartungsteams sich entwickelnde Probleme erkennen können, bevor sie zu ungeplanten Ausfallzeiten führen. Die geräuscharme Konstruktion von Getrieben hat zunehmend an Bedeutung gewonnen, da automatisierte Anlagen in Umgebungen vordringen, die mit menschlichen Arbeitern geteilt werden, was zu Verbesserungen bei der Zahnprofilgestaltung und der Fertigungspräzision führt. Fortschrittliche Materialtechnik für Getriebe, einschließlich verbesserter Legierungsauswahl und Oberflächenbehandlungen, verlängert die Lebensdauer des Getriebes und ermöglicht höhere Drehmomentwerte bei gleichem physikalischen Bereich. Zusammengenommen deuten diese Entwicklungen auf Planetengetriebe hin, die intelligenter, kompakter und besser für die Anforderungen moderner automatisierter Systeme geeignet sind.

FAQ

Was ist ein Planetengetriebe?

Ein Planetengetriebe ist ein Untersetzungsmechanismus, der um ein zentrales Sonnenrad, umlaufende Planetenräder und einen äußeren Zahnkranz herum aufgebaut ist und ein hohes Drehmoment in einem kompakten Gehäuse übertragen soll.

Wofür wird ein Planetengetriebe verwendet?

Ein Planetengetriebe wird verwendet, um die Geschwindigkeit zwischen einem Motor und angetriebenen Geräten zu reduzieren und das Drehmoment zu erhöhen, häufig in der Robotik, Industrieautomation, Automobilgetrieben und Schwermaschinen.

Wie funktioniert ein Planetengetriebe?

Bei einem Planetengetriebesystem kämmen Planetenräder gleichzeitig mit einem zentralen Sonnenrad und einem äußeren Hohlrad, wobei der Träger, das Sonnenrad oder das Hohlrad je nach Konfiguration als Eingang, Ausgang oder festes Element dient.

Welche Vorteile bietet ein Planetengetriebe?

Zu den Vorteilen eines Planetengetriebes gehören eine hohe Drehmomentdichte, eine kompakte Größe im Verhältnis zur Drehmomentkapazität, eine koaxiale Wellenausrichtung und eine Lastverteilung über mehrere Zahneingriffe hinweg.

Planeten- oder Schneckengetriebe, was ist besser?

Beides ist nicht allgemein besser, da Planetengetriebe im Allgemeinen einen höheren Wirkungsgrad und eine höhere Drehmomentdichte bieten, während Schneckengetriebe ein selbsthemmendes Verhalten bieten, das bei bestimmten Halteanwendungen nützlich ist.

Wie lange hält ein Planetengetriebe?

Die Lebensdauer eines Planetengetriebes hängt von Faktoren wie Lastbedingungen, Wartung der Schmierung und Ausrichtung ab, wobei ordnungsgemäß gewartete Einheiten im Allgemeinen eine lange Betriebslebensdauer unter Nennbedingungen bieten.
