Planetary Getriebe Reduzierer: Design, Anwendungen und Auswahlhandbuch

Wie macht a Planetary Gear Reducer Arbeiten?

Planetary Getriebe Reduzierer, auch als epicyclische Zahnradsysteme bekannt, bestehen aus drei Hauptkomponenten: dem Sonnenrad, dem Planeten Zahnrad und dem Klingelrad. Das Sonnenrad befindet sich in der Mitte, während sich mehrere Planeten Zahnrad um ihn herum drehen, die alle in den Klingelrad eingeschlossen sind. Diese kompakte Anordnung bietet mehrere Vorteile gegenüber herkömmlichen Zahnradsystemen.

• Das Sonnenrad dient als Eingang, der typischerweise mit der Motorwelle angeschlossen ist
• Planet Zahnräder gleichzeitig mit Sonnen- und Klingeln
• Der Träger, der den Planeten Zahnrad hält
• Das Klingelrad kann in Abhängigkeit von der Konfiguration als Eingang oder Ausgangsausgabe dienen werden

Im Vergleich zu Parallelwellengetränken, Reduzierern, Planetenausrüstung Reduzierer Bieten Sie eine höhere Drehmomentdichte, eine bessere Lastverteilung und kompaktere Abmessungen an. Die Ladung wird unter mehreren Planeten Zahnrädern geteilt, wodurch eine größere Drehmomentkapazität in einem kleineren Paket ermöglicht wird.

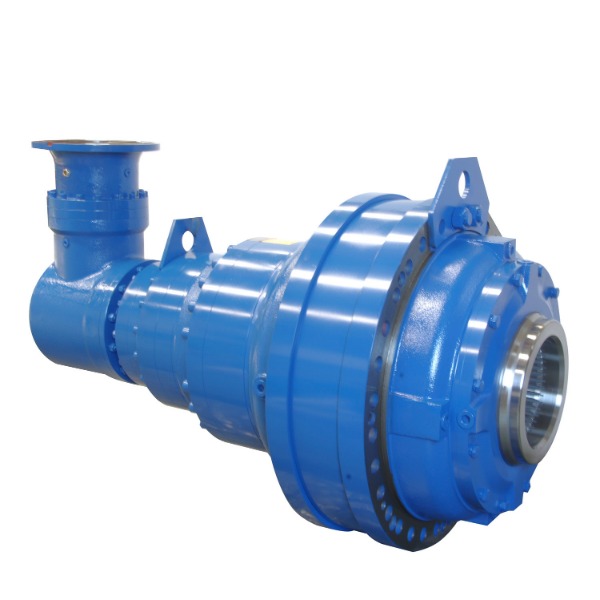

Flanscheingang rechtwinkel großer Ausgangsdrehmoment Planetary Getriebe mit Motor

Vorteile von Planetengetriebesystemen

Die einzigartige Architektur von Planetary Gear Systems bietet mehrere Leistungsvorteile:

• Hohe Drehmomentdichte: Mehrere Planeten Zahnräder teilen die Ladung und ermöglichen mehr Drehmoment in weniger Platz
• Kompaktes Design: Konzentrische Anordnung führt zu einem kleineren Fußabdruck
• Hohe Effizienz: Typischerweise 95-98% pro Stufe aufgrund der Stromaufteilung
• Hervorragende Starrheit: Mehrere Kontaktpunkte bieten Steifheit
• Niedrige Schwingung: Ausgewogene Kräfte reduzieren Vibrationen und Rauschen

Das Recht wählen Planetary Getriebeverhältnis Für Ihre Bewerbung

Die Auswahl des richtigen Zahnradverhältnisses ist für eine optimale Leistung von entscheidender Bedeutung. Das Verhältnis bestimmt die Beziehung zwischen Eingangsgeschwindigkeit und Ausgangsdrehmoment. Die gemeinsamen Verhältnisse reichen von 3: 1 bis 100: 1 für einstufige Konstruktionen, wobei mehrstufige Einheiten Verhältnisse von bis zu 10.000: 1 anbieten.

Faktoren, die die Auswahl des Verhältnisses beeinflussen

Mehrere Überlegungen beeinflussen das Ideal Planetary Getriebeverhältnis für eine Anwendung:

• Erforderliche Ausgangsgeschwindigkeit und Drehmoment
• Verfügbare Eingangsleistung und Geschwindigkeit
• Dynamische Reaktionsanforderungen
• Effizienzziele
• Physische Raumbeschränkungen

Vergleichsvergleichstabelle

Wartungstipps für Planetenausrüstung Reduzierer in industriellen Anwendungen

Die ordnungsgemäße Wartung erweitert die Lebensdauer von erheblich Planetenausrüstung Reduzierer in industrial applications . Diese Systeme arbeiten häufig unter anspruchsvollen Bedingungen, was regelmäßig betreut wird.

Routinewartungsverfahren

Ein umfassendes Wartungsprogramm sollte umfassen:

• Regelmäßige Schmierung und Änderungen
• Vibrationsüberwachung
• Thermische Inspektionen
• Bolzendrehmomentüberprüfung
• Versiegelungsintegritätsprüfungen

Häufige Fehlermodi und Prävention

Das Verständnis typischer Versagensmechanismen hilft, Ausfallzeiten zu verhindern:

Vergleich Planetary Gear Reducer gegen Harmonic Drive Technologien

Bei der Auswahl von Präzisionsreduktionssystemen vergleichen sich die Ingenieure häufig Planetary Gear Reducer gegen Harmonic Drive Lösungen. Jede Technologie hat unterschiedliche Eigenschaften, die für verschiedene Anwendungen geeignet sind.

Leistungsvergleich

Wichtige Unterschiede zwischen den beiden Technologien:

• Gegenreaktion: Harmonische Laufwerke bieten nahezu Null-Gegenreaktionen, während planetarische Systeme in der Regel 1-10 Bogen-min haben
• Steifheit: Planetargänge bieten eine höhere Torsionssteifigkeit
• Effizienz: Planetensysteme sind im Allgemeinen effizienter (95-98% gegenüber 80-90%)
• Größe: Harmonische Laufwerke können für gleichwertige Verhältnisse kompakter sein

Anwendungseignung

Verständnis Rückschläge in planetarischen Zahnradsystemen

Rückschläge in planetarischen Zahnradsystemen Bezieht sich auf die leichte Bewegung zwischen den Zähnen der Gear, wenn sich die Richtung ändert. Während einige Rückschläge unvermeidlich sind, können übermäßige Mengen zu Positionierungsfehlern und Vibrationen führen.

Ursachen für Rückschläge

Mehrere Faktoren tragen zu System -Rückschlägen bei:

• Fertigungstoleranzen
• Zahnradabschluss
• Lagerräume
• Montagevariationen
• Im Laufe der Zeit tragen

Minimierung der Gegenreaktionen in Präzisionsanwendungen

Zu den Techniken zur Reduzierung der Rückschläge gehören:

Auswahl Planeten mit hoher Präzisionsgetriebe für Robotik

Roboteranwendungen Bedarf Planeten mit hoher Präzisionsgetriebe Das kombiniert Genauigkeit, Steifheit und kompakte Abmessungen. Diese Systeme müssen häufig dynamische Lasten verarbeiten und gleichzeitig die Wiederholbarkeit der Positionierung beibehalten.

Schlüsselauswahlkriterien für Robotik

Wichtige Überlegungen bei der Angabe von Getriebe für Roboteranwendungen:

• Torsionssteifigkeit
• Rückschlägespezifikationen
• Effizienz bei Betriebsgeschwindigkeiten
• Gewicht und Trägheit
• Umweltversiegelung

Leistungsanforderungen nach Robotertyp
