Präzisionstechnik: Kontrolle von Spiel und Geräuschen im Planetenschneckengetriebesystem

I. Stirb Nachfrage nach hochpräzisen Zahnradgetrieben

Die Planetenschneckengetriebe Die Einheit stellt eine Verschmelzung zweier leistungsstarker Getriebeprinzipien dar und bietet eine hohe Drehmomentdichte, erhebliche Untersetzungsverhältnisse und eine kompakte Stellfläche. Bei anspruchsvollen Anwendungen besteht die größte technische Herausforderung darin, die internen Komponententoleranzen, insbesondere das Eingriffsspiel (Spiel), zu kontrollieren, um eine hohe Übertragungsgenauigkeit zu gewährleisten und gleichzeitig die Geräusch-, Vibrations- und Harshness-Werte (NVH) zu minimieren.

Shanghai SGR Heavy Industry Machinery Co., Ltd., ein High-Tech-Unternehmen, das sich seit über 10 Jahren stark auf Zahnradgetriebe konzentriert, ist sich dieser Komplexität bewusst. Unser F&E-Team, bestehend aus Doktoranden und leitenden Ingenieuren, hat spezielle Technologien entwickelt, darunter das Planar Double-Enveloping Worm Gear Optimization Design System, um sicherzustellen, dass unsere Produkte dem Branchentrend zu geringer Vibration und geringem Lärm folgen.

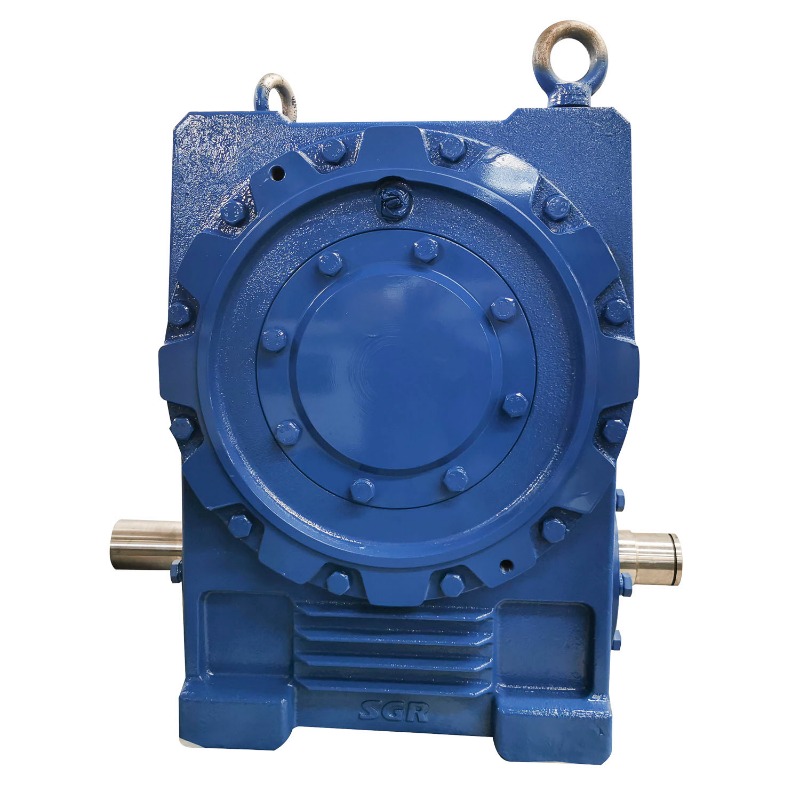

Hocheffizientes, doppelt umhüllendes Schneckengetriebe

II. Die Mechanik der Spielkontrolle

Spiel bzw. Das Umfangsspiel zwischen zusammenpassenden Zähnen wirkt sich direkt auf die Positionierungsgenauigkeit und die Betriebsgeräusche aus. Die Minimierung dieses Spiels ist für hochpräzise Maschinen von entscheidender Bedeutung.

Strategien für eine spielfreie Montage: Spielkontrolle in Planetenschneckengetrieben

Eine wirksame Spielkontrolle in Planetenschneckengetriebesystemen erfordert die Berücksichtigung beider Stufen des Getriebes – der Planetenstufe (Sonnenrad, Planetenräder und Hohlrad) und der Schneckenstufe. In der Planetenstufe wird Präzision durch sorgfältige Kontrolle des Achsabstands zwischen Sonne und Planetenrädern erreicht. Dies erfordert häufig den Einsatz hochwertiger Lager und stärkerer geometrischer Toleranzen für Planetenträger und Gehäusebohrungen.

Beim Schneckengetriebe hängt das Spiel grundsätzlich vom Achsabstand zwischen Schnecke und Schneckenrad ab. Zu den Minimierungsstrategien gehören:

• Kontrollierte Mittenabstandseinstellung: Verwendung exzentrischer Eingangswellenhülsen oder verstellbarer Gehäuseflansche, die eine Feinabstimmung der Schneckenposition während der Montage ermöglichen.
• Geteilte Schneckenräder: Einsatz eines vorgespannten geteilten Schneckenrads, das einen kontinuierlichen Kontakt mit dem Schneckenprofil erzwingt und so Spiel eliminiert.

III. Erzielung von Zahnprofil und Eingriffspräzision

Die Genauigkeit des Zahnprofils und seiner Oberflächenbeschaffenheit bestimmt direkt die Glätte des Eingriffs und die daraus resultierende Geräuschentwicklung. Hier ist eine fortschrittliche Fertigung unerlässlich.

Fertigungstechniken und Toleranzen

Die bedeutendste Verbesserung der Genauigkeit ergibt sich aus der Nachbearbeitung. Die Präzisionsschleiftechniken für das Zahnprofil von Schneckenrädern sind von größter Bedeutung, insbesondere bei doppelt umhüllenden Schneckenrädern, bei denen die Geometrie komplex ist. Im Vergleich zum herkömmlichen Wälzfräsen oder Fräsen bietet das Schleifen eine bessere Oberflächengüte und eine bessere Kontrolle über das Evolventenprofil.

Der Einfluss der Getriebetoleranz auf das Vibrationsniveau des Getriebes wird durch Industriestandards definiert (z. B. International Organization for Standardization 1328-1). Der Übergang von ISO-Klasse 8 (kommerziell) zu ISO-Klasse 5 (hochpräzise) kann den dynamischen Eingriffsfehler um das Zehnfache reduzieren, was sich direkt in deutlich geringeren Vibrations- und Geräuschpegeln niederschlägt.

Zahnradherstellungsmethoden im Vergleich zu Toleranz und Oberflächenbeschaffenheit

IV. Erweiterte Messtechnik und Qualitätssicherung

Sie können nicht kontrollieren, was Sie nicht genau messen können. Hochpräzise Getriebe erfordern modernste Messtechnik zur Überprüfung der komplexen Geometrie der Komponenten.

Überprüfung komplexer Geometrie

Die Überprüfung der toroidalen Geometrie in der Schneckengetriebestufe ist ein spezialisierter Prozess. Das Messgerät für die Genauigkeit von Toroidschneckengetrieben muss in der Lage sein, mehrere geometrische Parameter, einschließlich Steigungs-, Profil- und Steigungsfehler, gleichzeitig zu messen. Shanghai SGR ist neben hochpräzisen 3D-Messmaschinen mit dem im Inland innovativen Toroidalschnecken- und Wälzfräsermessgerät ausgestattet, einer Premiere in China. Diese Instrumente überprüfen, ob jede Planetenschneckengetriebekomponente die engsten Toleranzen einhält, die für geringes Spiel und geringe Geräuschentwicklung erforderlich sind.

V. Strategien zur Geräuschreduzierung im Planetenschneckengetriebe

Über die Getriebegenauigkeit hinaus wird die Geräuschentwicklung durch die Systemdynamik und das Gehäusedesign beeinflusst. Ein erfolgreicher B2B-Leitfaden zur Geräuschreduzierung bei Planetengetrieben muss das gesamte System berücksichtigen, nicht nur die Zahnräder.

Systemische Lärmminderung

• Schmierung: Durch die Verwendung synthetischer Öle mit optimierter Viskosität für die Betriebsgeschwindigkeit und -temperatur wird die Bildung eines ruhigen Flüssigkeitsfilms gewährleistet, der das Geräusch des Eingriffsaufpralls dämpft.
• Gehäusedesign: Die Steifigkeit des Werkzeuggehäuses muss hoch genug sein, um eine Geräuschverstärkung durch Vibration zu verhindern. Unser Fokus auf kompaktes und modulares Design verbessert grundsätzlich die Steifigkeit und reduziert die dynamische Durchbiegung, wodurch der Beitrag des Gehäuses zum Gesamtgeräuschpegel minimiert wird.
• Getriebemodifikation: Durch subtile Modifikationen des Zahnprofils (Balligkeit oder Spitzenrücknahme) können geringfügige Durchbiegungen unter Last ausgeglichen werden, wodurch die NVH-Effekte im Zusammenhang mit dem Einfluss der Zahnradtoleranz auf das Getriebevibrationsniveau unter realen Bedingungen direkt gemildert werden.

VI. Fazit

Die Kontrolle des Spiels und die Geräuschminimierung in einem Hochleistungs-Planetenschneckengetriebe erfordern einen speziellen, integrierten Ansatz, der fortschrittliches Design (wie das planare Doppelumhüllungssystem) mit strenger Fertigungspräzision verbindet. Durch den Einsatz von Präzisionsschleiftechniken für das Zahnprofil von Schneckenrädern und die Validierung der Genauigkeit von Toroidschneckenrädern mithilfe des Messgeräts stellt Shanghai SGR Heavy Industry Machinery Co., Ltd. sicher, dass unsere Getriebe die stärksten NVH-Anforderungen erfüllen, und unseren globalen B2B-Partnern High-Tech-Lösungen bieten.

VII. Häufig gestellte Fragen (FAQ)

1. Was ist die Definition des Spiels in einem Planetenschneckengetriebe und warum ist seine Kontrolle entscheidend?

Spiel ist das Spiel zwischen den nicht mittreibenden Flanken der Gegenzahnräder. Seine Kontrolle ist von entscheidender Bedeutung, da übermäßiges Spiel die Positionierungsgenauigkeit und Steifigkeit verringert, was zu Instabilität, Schlaggeräuschen und vorzeitigem Verschleiß führt, was für die Spielkontrolle in Planetenschneckengetrieben von zentraler Bedeutung ist.

2. Wie wirkt sich der Einfluss der Getriebetoleranz auf den Vibrationsgrad des Getriebes aus?

Eine schlechte Verzahnungstoleranz führt zu geometrischen Fehlern (Profilabweichung, Teilungsfehler). Diese Fehler führen zu ungleichmäßigen Eingriffskräften und damit zu einer dynamischen Anregung. Diese Erregung wird über das Lager und das Gehäuse übertragen und äußert sich in hörbaren Vibrationen und Geräuschen, weshalb hochwertige ISO-Toleranzklassen erforderlich sind.

3. Was unterscheidet die Präzisionsschleiftechniken für Schneckenradzahnprofile vom Wälzfräsen?

Das Präzisionsschleifen erfolgt, nachdem das Zahnradmaterial wärmebehandelt und gehärtet wurde. Es bietet eine viel feinere Oberflächengüte und ermöglicht die Korrektur kleinerer durch die Wärmebehandlung verursachter Verzerrungen, was zu einer überlegenen geometrischen Genauigkeit führt (Klasse 3–5 gegenüber Klasse 8–10 beim Wälzfräsen).

4. Welches Spezialwerkzeug ist für die im Messgerät für die Genauigkeit von Toroidschneckengetrieben genannte Überprüfung erforderlich?

Für die Verifizierung ist eine spezielle Maschine erforderlich, beispielsweise ein CNC-Zahnradmessgerät (Computer Numerical Control), das häufig individuell angepasst oder im eigenen Haus entwickelt wird (wie das Toroidalschnecken- und Wälzfräsermessgerät von SGR). Herkömmliche 3D-Messmaschinen können mit der komplexen, nicht-evolventenförmigen, dreidimensionalen Geometrie des doppelt umhüllenden Schneckenprofils Probleme haben.

5. Welche nicht getriebebezogenen Konstruktionselemente tragen zu der im B2B-Leitfaden zur Geräuschreduzierung bei Planetengetrieben angesprochenen Reduzierung bei?

Zu den nicht getriebebezogenen Elementen gehören die Optimierung des Gehäusedesigns (Erhöhung der Wandstärke und Verrippung zur Dämpfung von Resonanzen), die Auswahl hochwertiger, geräuscharmer Lager und die Verwendung von Schmiermitteln mit geeigneter Viskosität, die einen dicken, geräuschabsorbierenden Flüssigkeitsfilm zwischen den ineinandergreifenden Zähnen erzeugen.
