Beherrschung des modularen Designs: Integration von Servomotoren mit Schneckengetrieben und kompakter Automatisierung

Der ** Planetenschneckengetriebe ** stellt eine Kombination aus hoher Untersetzungsstufe (von der Schneckenstufe) und hoher Drehmomentdichte (von der Planetenstufe) dar. Für die Automatisierung und Robotik besteht die größte technische Herausforderung nicht nur im Getriebedesign selbst, sondern auch in der nahtlosen, kompakten und standardisierten Integration mit einer Vielzahl von Antriebsmotoren. Höchste Effizienz erreichen Integration von Servomotoren mit Schneckengetrieben erfordert ein robustes **modulares Planeten-Schneckengetriebe-Design** mit standardisierten Schnittstellen und minimalem Montagevolumen.

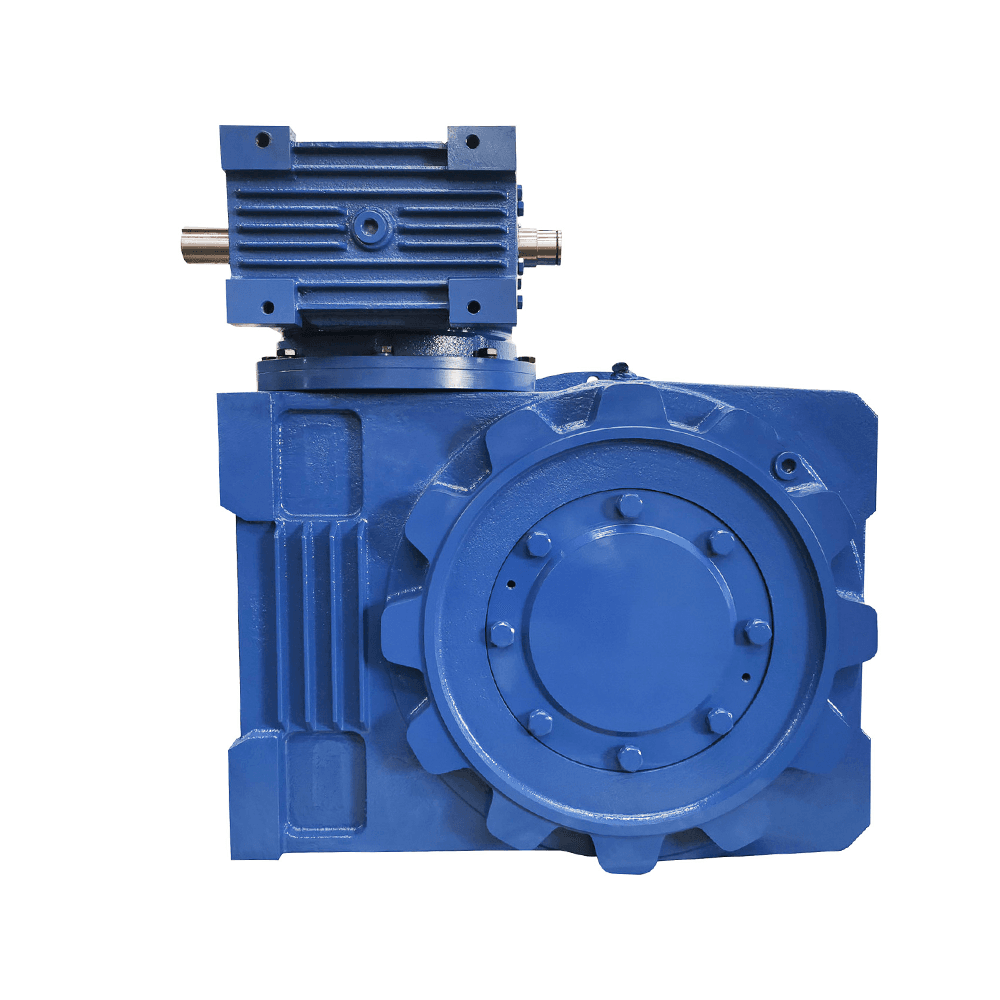

Zweistufiges Toroid-Schneckengetriebe

Die Notwendigkeit der Modularität: Prinzipien von Modulares Planeten-Schneckengetriebe-Design

Die modulare Architektur ermöglicht es B2B-Lieferanten, Getriebe schnell so zu konfigurieren, dass sie verschiedenen Motorspezifikationen entsprechen, ohne für jede Bestellung neue Gehäuse entwickeln zu müssen.

Standardisierte Schnittstellen für Vielseitigkeit

• **Wichtige Schnittstellenkomponenten:** Modularität wird durch die Segmentierung des Getriebegehäuses in Funktionsblöcke erreicht, vor allem der Motoradapterflansch (Eingang) und die Ausgangsflansch-/Wellenkonfiguration.
• **Flexibilität:** Dadurch kann der Kernmechanismus des **Planetenschneckengetriebes** unverändert bleiben, während der Eingangsblock ausgetauscht wird, um verschiedene Motorrahmengrößen (z. B. NEMA 23, 34 oder verschiedene IEC-Größen) von beliebigen Herstellern zu akzeptieren.

Vorteile der modularen Architektur in der Bestandsverwaltung

Aus Fertigungs- und Beschaffungssicht reduziert Modularität die Komplexität erheblich. Lieferanten können einen Lagerbestand an Kerngetriebeeinheiten und einen kleineren Bestand an vorgefertigten Adapterflanschen vorhalten, wodurch sich die Durchlaufzeiten im Vergleich zu nicht modularen, kundenspezifisch gefertigten Lösungen verkürzen.

Modularer vs. kundenspezifischer Integrationstisch

Eingabeseitige Integration: Standardisierte Motoradapterflansche für Getriebe

Der Motoradapter ist der Dreh- und Angelpunkt der Integration. Sein Design bestimmt sowohl die mechanische Kompatibilität als auch die Präzision des Antriebsstrangs.

Definieren von Adapterflansch- und Kupplungsstandards (z. B. IEC/NEMA)

• **Flanschstandardisierung:** Standardisierte Motoradapterflansche für Getriebe müssen den internationalen Dimensionierungsnormen (z. B. IEC B5 oder NEMA C-Face) strikt entsprechen. Dies gewährleistet die mechanische Austauschbarkeit zwischen Motoren verschiedener globaler Lieferanten.
• **Kupplungsdesign:** Die interne Kupplung muss die Keilnut oder Keilverzahnung der Motorwelle aufnehmen, häufig unter Verwendung eines Reibungs- oder Klemmnabenmechanismus. Die Kupplung muss das volle Eingangsdrehmoment zuverlässig übertragen, dabei kleinere Vibrationen dämpfen und eine axiale Ausrichtung gewährleisten.

Strategien zur Erzielung einer optimalen Motor-Getriebe-Konzentrizität

Die Konzentrizität bzw. die Ausrichtung der Motorwelle und der Getriebeeingangswelle ist von entscheidender Bedeutung. Eine Fehlausrichtung beschleunigt den Lagerverschleiß und erzeugt Lärm. Die Präzisionsbearbeitung des Adapterflansches und die Verwendung von Zentrierstiften (Positionierungszapfen) sind nicht verhandelbare Strategien zur Minimierung des Rundlauffehlers und zum Erreichen der hohen Ausrichtung, die für einen reibungslosen Betrieb bei Hochgeschwindigkeitsanwendungen erforderlich ist.

Dichte erreichen: Die Kompaktes Planetenschneckengetriebe für die Robotik

In der Automatisierung, insbesondere in der Robotik und Materialhandhabung, sind Größe und Gewicht entscheidende Leistungseinschränkungen. Der **Planetenschneckengetriebe**-Hybrid bietet hier grundsätzlich Vorteile.

Der platzsparende Vorteil der Wurm-Planeten-Hybridstruktur

• **Vorteile des Schneckengetriebes:** Die erste (Schnecken-)Stufe bietet hohe Untersetzungsverhältnisse in einer kompakten, senkrechten Anordnung, wodurch die axiale Länge der gesamten Einheit im Vergleich zu einem mehrstufigen Reihenplanetensystem erheblich verkürzt wird.
• **Planetenvorteile:** Die zweite (Planeten-)Stufe gewährleistet die für den Abtrieb erforderliche hohe Drehmomentdichte, was das **Planetenschneckengetriebe** ideal macht Kompaktes Planetenschneckengetriebe für die Robotik wo Platz knapp ist.

Konstruktion des Gehäuses für minimales Volumen und geringe Vibration

Effektiv Kompaktes Planetenschneckengetriebe für die Robotik Das Design erfordert eine Finite-Elemente-Analyse (FEA), um das Gehäusematerial zu minimieren und gleichzeitig eine hohe Steifigkeit aufrechtzuerhalten. Die Gehäuseform ist so konstruiert, dass sie die Wärmeableitung maximiert und die internen Lager stabil stützt. Dadurch wird die Durchbiegung bei Spitzenlast minimiert und die für die Präzisionsautomatisierung unerlässlichen niedrigen Vibrationseigenschaften sichergestellt.

Leistungssynergie: Optimierung des Planetenschneckenantriebs für die Automatisierung

Die Integration muss die Gesamtsystemleistung verbessern und nicht beeinträchtigen.

Spielkontrolle und Torsionssteifigkeit in integrierten Systemen

• **Spiel:** Für eine präzise Automatisierung ist ein geringes Spiel entscheidend. Die Qualität der Eingangskupplung und des Adapters wirkt sich direkt auf das gemessene Systemspiel aus. Für die Automatisierung konzipierte **Planetenschneckengetriebe**-Einheiten verfügen über eine Bearbeitung mit engen Toleranzen, um ein Spiel von weniger als 5 Bogenminuten zu erreichen.
• **Steifigkeit:** Eine hohe Torsionssteifigkeit im gesamten integrierten System – Motorwelle, Kupplung und Getriebeeingang – ist erforderlich, um eine genaue, sofortige Drehmomentübertragung zu gewährleisten, was ein wichtiges Ziel von ist Optimierung des Planetenschneckenantriebs für die Automatisierung .

Wärmemanagement in Integration von Servomotoren mit Schneckengetrieben

Die Schneckenstufe erzeugt aufgrund der Gleitreibung naturgemäß mehr Wärme. Effektiv Integration von Servomotoren mit Schneckengetrieben Dies muss durch die Verwendung von Wärmeleitpasten an der Schnittstelle des Adapterflansches und die Optimierung der Gehäuseoberfläche zur Bewältigung des Temperaturanstiegs berücksichtigt werden, wodurch die Lebensdauer sowohl des Getriebeschmiermittels als auch der Motordichtungen erhalten bleibt.
