Professioneller Auswahlleitfaden für Planetengetriebe: Technische Architektur, Leistungsvergleich und industrielle Anwendungen

Nachdem ich über ein Jahrzehnt bei SGR an Projekten für Planetengetriebe gearbeitet habe, habe ich beobachtet, dass Kunden aus einem breiten Spektrum von Branchen – von der industriellen Automatisierung bis zum allgemeinen Maschinenbau – immer wieder eine bestimmte Frage stellen: Wie wählt man professionell ein Getriebe aus? Planetengetriebe ?

Das ist eine ausgezeichnete Frage. Die Auswahl eines Untersetzungsgetriebes wirkt sich direkt auf die Leistung, Effizienz, Zuverlässigkeit, Lebensdauer und sogar die Sicherheit des gesamten mechanischen Systems aus. Eine falsche oder nicht passende Wahl des Reduzierstücks kann bestenfalls zu einem instabilen Gerätebetrieb, erhöhtem Energieverbrauch und häufiger Wartung führen.

Im schlimmsten Fall kann es zu Getriebeausfällen, Produktionsausfällen, Sicherheitsvorfällen und erheblichen wirtschaftlichen Verlusten kommen. In diesem Artikel werde ich, gestützt auf mehr als zehn Jahre Erfahrung vor Ort und technischen Support, einen strukturierten, professionellen Ansatz für die Auswahl von Planetengetrieben bieten – von den Grundprinzipien bis hin zu realen Anwendungen.

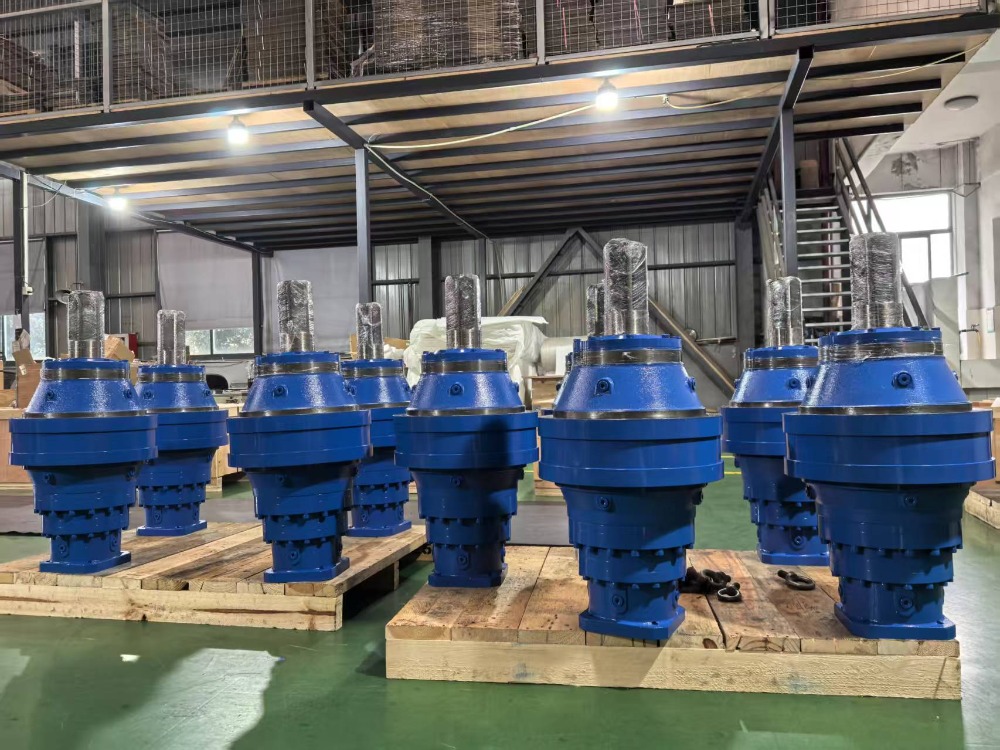

Einführung in die Planetengetriebetechnologie

Ein Planetengetriebe verdankt seinen Namen seiner strukturellen Ähnlichkeit zum Sonnensystem: ein zentrales Sonnenrad, mehrere Planetenräder, die auf einem rotierenden Träger montiert sind, und ein äußeres Hohlrad, das mit allen Planeten gleichzeitig kämmt. Dieses koaxiale, mehrmaschige Design ermöglicht die Verteilung des Drehmoments auf mehrere Kontaktpunkte, was zu einer außergewöhnlichen Lastverteilungsfähigkeit führt.

Zu den wichtigsten Vorteilen gehören:

• Hohe Drehmomentdichte: Liefert ein hohes Ausgangsdrehmoment in einem kompakten Gehäuse.
• Geringes Spiel: Entscheidend für die Präzisionspositionierung (z. B. Robotik, CNC).
• Hohe Torsionssteifigkeit: Minimiert die Durchbiegung unter Last.
• Reibungsloser, leiser Betrieb: Durch ausgewogene Kraftverteilung.
• Hoher Wirkungsgrad: Typischerweise 95–98 %, wodurch Energieverschwendung reduziert wird.

Moderne Planetengetriebe sind in ein-, zwei- oder dreistufigen Konfigurationen mit Untersetzungsverhältnissen von 3:1 bis über 500:1 erhältlich. Sie werden häufig in Servosystemen, mobilen Maschinen, Förderbändern und erneuerbaren Energieanwendungen eingesetzt – wo Zuverlässigkeit, Präzision und Platzbeschränkungen eine Rolle spielen.

Planetengetriebe im Vergleich zu anderen Getrieben: Eine technische Leistungsanalyse

Nicht alle Reduzierstücke sind gleich. Die Wahl des richtigen Typs hängt von den Anwendungsprioritäten ab.

Nachfolgend finden Sie eine vergleichende Übersicht:

Fazit: Planetengetriebe bieten die beste Balance aus Effizienz, Kompaktheit, Präzision und Haltbarkeit für die meisten industriellen Anwendungen – was sie zur Lösung der Wahl für servogetriebene und dynamische Systeme macht.

Kritische Spezifikationen und Auswahlkriterien

Die Auswahl des richtigen Planetengetriebes erfordert eine systematische Bewertung sowohl der betrieblichen Anforderungen als auch der technischen Parameter:

a) Last- und Drehmomentanforderungen

• Berechnen Sie das Dauerdrehmoment und das Spitzendrehmoment (Beschleunigung/Anlauf).
• Wenden Sie einen Sicherheitsfaktor an (normalerweise 1,5–2,0 für dynamische oder Stoßbelastungen).

b) Untersetzungsverhältnis

• Einstufig: 3–10:1; Zweistufig: 15–100:1; Dreistufig: bis 500:1.

c) Spiel- und Präzisionsgrad

• Standard (≤15 Bogenminuten): Förderer, Mischer, allgemeine Maschinen.
• Präzision (≤5 Bogenminuten, bis zu 1 Bogenminute): Robotik, medizinische Geräte, Halbleiterausrüstung.

d) Montage und Integration

• Optionen: Flanschmontage, Hohlwelle, Welleneingang/-ausgang oder direkte Motorkupplung (IEC B5/B14).
• Hohlwellenkonstruktionen vereinfachen die Integration mit angetriebenen Wellen (z. B. Förderrollen).

e) Umgebungsbedingungen

• IP-Schutzart: IP65/IP66 für den Einsatz im Freien, in nassen Umgebungen oder in staubigen Umgebungen.
• Schmierung: Lebensdauerfett für leichte Beanspruchung; Ölbad- oder Zwangsschmierung für dauerhafte hohe Belastungen.
• Material: Edelstahl oder beschichtete Gehäuse für korrosive Umgebungen (Lebensmittel, Schifffahrt, Chemie).

f) Zusätzliche Funktionen

• Integrierte Bremsen (für vertikale Achsen), Encoder, Drehmomentbegrenzer oder Anti-Spiel-Mechanismen können unerlässlich sein.
• Überprüfen Sie immer die Kompatibilität mit Ihrer Motormarke und konsultieren Sie die Einschaltdauer des Herstellers, um thermische Überlastung zu vermeiden.

Fortgeschrittene Anwendungen in der modernen Industrie

Planetengetriebe ermöglichen branchenübergreifende Innovationen:

• Industrielle Automatisierung: Antrieb von 6-Achsen-Robotergelenken und Delta-Pick-and-Place-Systemen, bei denen eine Wiederholgenauigkeit <0,1 mm erforderlich ist.
• Erneuerbare Energie: Antrieb von Solartrackern mit einer Lebensdauer von 25 Jahren und Bewältigung variabler Windlasten in mittelgroßen Turbinen.
• Mobile Maschinen: Wird in Baggerschwenkantrieben und AGV-Zugmaschinen für eine hohe Stoßbelastungstoleranz verwendet.
• Materialtransport: Bandförderer und automatisierte Lagersysteme profitieren von hoher Effizienz und kompakter Bauweise.
• Marine- und Umweltschiffe: Von Touristenbooten bis hin zu Flussreinigungsschiffen ermöglichen Planetenantriebe einen leisen, zuverlässigen Antrieb und Windenbetrieb.
• Neue Bereiche: Elektrische Bodenunterstützungsgeräte, batteriebetriebene Bergbaulader und tragbare Exoskelette basieren zunehmend auf leichten Planetensystemen mit hoher Leistungsdichte.

Die Auswahl eines Planetengetriebes ist keine Rohstoffentscheidung, sondern eine strategische technische Entscheidung. Als jemand, der Tausende von Anwendungen bei SGR unterstützt hat, habe ich aus erster Hand gesehen, wie der richtige Reduzierer die Leistung steigert, während der falsche zum Engpass wird. Durch das Verständnis der Technologie, den objektiven Vergleich von Alternativen und die Anpassung von Spezifikationen an reale Anforderungen können Ingenieure optimale Systemleistung, Langlebigkeit und Gesamtbetriebskosten sicherstellen. Im Zeitalter der Automatisierung, Elektrifizierung und intelligenten Fertigung ist die Beherrschung der Auswahl von Reduzierstücken nicht mehr optional – sie ist unerlässlich. (Autorin, SGR, Angie Zhang)

Referenz:

Industrielle Übertragung und Beförderung, Transcon-Verlag

Technische Bücher von ... einer Auswahl, Pratt-Institut. Bibliothek

Wirtschaftsingenieurwesen, McGraw-Hill Publishing Company
