Die Geheimnisse der Getriebefertigung

Als Produktmanager bei SGR, einem berühmten chinesischen Getriebehersteller mit über 15 Jahren Erfahrung im Bereich Getriebesysteme, habe ich miterlebt, wie sorgfältige Ingenieurskunst rohen Stahl in geschäftskritische Antriebslösungen verwandelt.

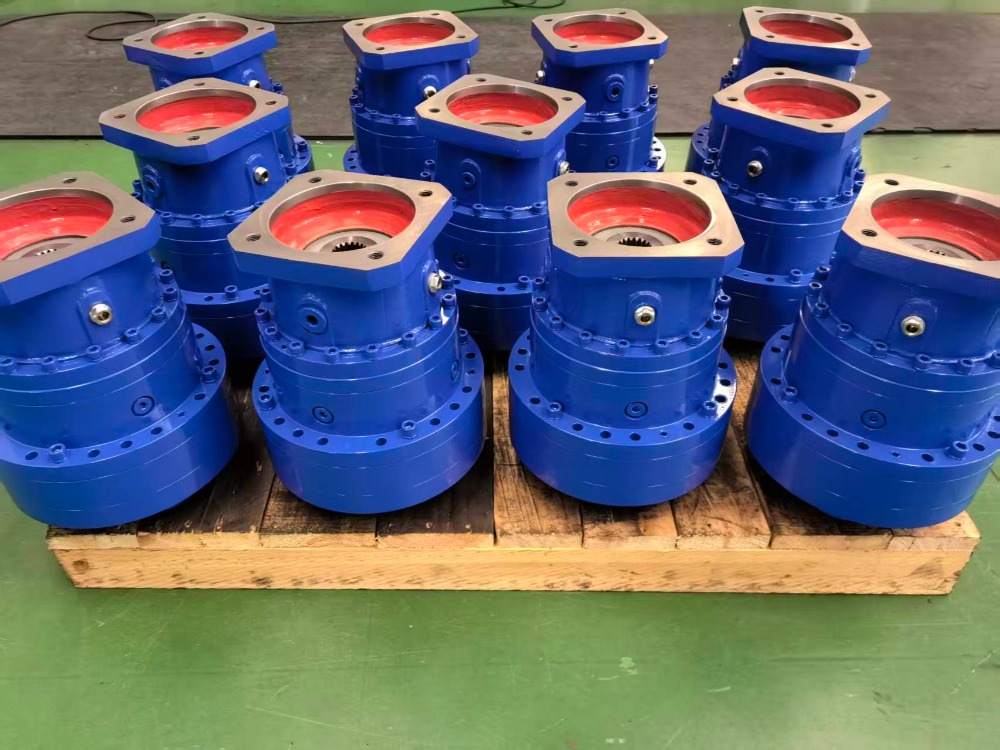

Unsere Planetengetriebe der N-Serie, die Hunderte von Modellen umfassen, genießen Vertrauen in anspruchsvollen Branchen, darunter Maschinenbau, Bergbau, Schiffshilfssysteme, Metallurgie, Gummiverarbeitung und Textildruck.

Aber was SGR wirklich auszeichnet, ist nicht nur die Größe, sondern die Strenge, die in jeder Phase der Herstellung verankert ist. Von der Materialauswahl bis zur endgültigen Validierung ist die Getriebeproduktion eine Symphonie aus Metallurgie, Präzisionsbearbeitung und Qualitätskontrolle. Hier enthüllen wir die Kerngeheimnisse der zuverlässigen, leistungsstarken Planetengetriebe von SGR.

Rohstoffauswahl: die Grundlage für Haltbarkeit

Die Reise beginnt lange vor der Bearbeitung – mit dem richtigen Stahl. Für kritische Komponenten wie Sonnenrad, Planetenträger und Hohlrad verwendet SGR ausschließlich hochwertige legierte Baustähle wie 20CrMnTi. Dieses Material bietet eine außergewöhnliche Härtbarkeit und Ermüdungsfestigkeit, die für die Widerstandsfähigkeit gegenüber zyklischen Belastungen und Stoßeinwirkungen, wie sie in Schwerindustrieumgebungen üblich sind, unerlässlich ist. Jede Charge wird bei der Ankunft einer Spektralanalyse und Ultraschallprüfung unterzogen, um sicherzustellen, dass keine internen Mängel auftreten. Denn bei Anwendungen mit hohem Drehmoment können selbst mikroskopisch kleine Verunreinigungen zu einem vorzeitigen Ausfall führen. Bei SGR glauben wir: Leistung beginnt auf molekularer Ebene.

Grobe Bearbeitungswärmebehandlung: Formfestigkeit

Nach der Überprüfung werden die Rohlinge einem Präzisionsschmiedeverfahren unterzogen, um den Kornfluss auszurichten und die mechanische Integrität zu verbessern. Anschließend erfolgt das Grobdrehen und Fräsen auf CNC-Zentren, um endkonturnahe Formen zu erreichen – unter Beibehaltung der optimalen Materialstruktur bei gleichzeitiger Vorbereitung auf die thermische Bearbeitung.

Die eigentliche Umwandlung findet während der Wärmebehandlung statt. Die Komponenten werden einem Aufkohlen und Abschrecken in kontrollierter Atmosphäre unterzogen, gefolgt von einem Anlassen bei niedriger Temperatur. Dieser Prozess sorgt für eine gehärtete Oberfläche (HRC 58–62) für Verschleißfestigkeit und behält gleichzeitig einen robusten, duktilen Kern, der Stöße absorbiert, ohne zu reißen. Dieses Profil mit doppelten Eigenschaften ist bei Anwendungen wie Förderbändern im Bergbau oder Schiffswinden, bei denen plötzliche Lastspitzen an der Tagesordnung sind, unverzichtbar. Die Mehrkammer-Wärmebehandlungslinien von SGR gewährleisten eine Genauigkeit des Kohlenstoffpotenzials von ±0,05 %, minimieren Verzerrungen und maximieren die Konsistenz.

Endbearbeitung: wo Mikrometer Exzellenz definieren

Nach der Wärmebehandlung gelangen die Teile in die hochpräzise Endbearbeitungsphase – das Herzstück der Getriebeverfeinerung. Die Zahnräder werden auf modernen CNC-Profilschleifmaschinen geschliffen und erreichen eine Zahngenauigkeit von bis zu AGMA 12. Dies gewährleistet einen reibungslosen Eingriff, minimale Übertragungsfehler und einen Geräuschpegel von unter 85 dB – selbst unter Volllast.

Darüber hinaus ist SGR mit einer vierachsigen komplexen CNC-Oberflächenschleifmaschine ausgestattet, die nicht nur Standard-Evolventenräder, sondern auch komplizierte Geometrien wie toroidale Schneckenprofile bearbeiten kann. Diese Vielseitigkeit ermöglicht es uns, die geometrische Genauigkeit in unserer gesamten Produktpalette beizubehalten, von kompakten N200-Einheiten bis hin zu massiven N885-Modellen mit einer Nennleistung von bis zu 540.000 N·m. Diese Präzision führt direkt zu einem höheren Wirkungsgrad (>96 %), reduzierten Vibrationen und einer längeren Lebensdauer – wichtige Unterscheidungsmerkmale in Märkten, in denen Ausfallzeiten Tausende pro Stunde kosten.

Montage und Endvalidierung: technisches Vertrauen in jede Einheit

Die Montage erfolgt in einer klimatisierten Werkstatt, in der die Techniker standardisierte Arbeitsanweisungen zum Einbau von Lagern, Dichtungen und Wellen befolgen. Kritische Parameter – wie spielfreie Lagervorspannung und Rundlaufgenauigkeit – werden mithilfe digitaler Drehmoment- und Wegsensoren in Echtzeit überwacht. Doch die Montage ist nur die halbe Wahrheit. Jedes Untersetzungsgetriebe der N-Serie wird vor dem Versand strengen Leistungstests unterzogen:

Leerlaufeinlauf: Überprüft gleichmäßige Rotation und Grundgeräusche.

Volllast-Ausdauertest: Simuliert reale Bedingungen, um Temperaturanstieg, Effizienz und Vibration zu validieren.

Maßprüfung: Koordinatenmessgeräte (KMG) bestätigen kritische Montage- und Ausrichtungsmaße.

Überprüfung der Dichtungsintegrität: Stellt sicher, dass es bei Temperaturwechsel zu keiner Leckage kommt.

Nur Einheiten, die alle Kriterien erfüllen, erhalten eine Zertifizierung und Verpackung. Jedes Getriebe ist mit einem eindeutigen QR-Code gekennzeichnet, der eine vollständige Rückverfolgbarkeit über den gesamten Lebenszyklus ermöglicht – vom Stahlwerk bis zum Standort des Endbenutzers.

Bei SGR fertigen wir nicht nur Getriebe; Wir schaffen Vertrauen. Der Erfolg unserer Planetengetriebe der N-Serie liegt nicht an einem einzelnen Durchbruch, sondern an der disziplinierten Umsetzung in jedem Glied der Wertschöpfungskette – von der Materialwissenschaft bis zur endgültigen Validierung.

In einer Zeit, in der „gut genug“ nicht mehr akzeptabel ist, bleibt SGR standhaft bei der Bereitstellung von Import-Ersatz-Qualität mit lokalem Support, modularer Flexibilität und bewährter Haltbarkeit. Ob sie eine Tunnelbohrmaschine oder einen Schiffskran antreiben, unsere Getriebe arbeiten leise, effizient und zuverlässig – denn in der Schwerindustrie gibt es keine zweite Chance. Das ist das wahre Geheimnis der Getriebeherstellung: Präzision ist nicht optional – sie ist alles. (Autorin, SGR, Angie Zhang)
