Was sind die Unterschiede zwischen einstöckigen und mehrstufigen Planetengetriebe?

In der Welt der Industriekraftübertragung sind planetarische Getriebe zum Rückgrat von Hochleistungsmaschinen geworden. Wenn sich die Ausrüstungsanforderungen entwickeln-ein höheres Drehmoment, eine höhere Effizienz und kompaktere Designs erfordern-, stehen OEMs und Systemintegratoren vor einer kritischen Entscheidung: Sollten sie einen einstufigen oder auswählen oder Mehrstufiger Planetengetriebe ? Das Verständnis der Unterschiede zwischen diesen beiden Konfigurationen ist für die Optimierung der Maschinenleistung, zuverlässigen und den Gesamtkosten für die Eigentümerschaft von wesentlicher Bedeutung.

Bei SGR, einem führenden planetarischen Getriebehersteller mit Sitz in Shanghai, sind wir sowohl auf einstufige als auch auf mehrstufige Planetengetriebe sowie auf doppelte Wurmgetriebe spezialisiert. Mit über 15 Jahren Ingenieurkompetenz, einer 15.000㎡ -Produktionsstätte und einem Team von Ph.D. Forscher und leitende Ingenieure entwerfen Getriebelösungen, die den strengen Anforderungen von Nicht-Exkavierungsbohrungen, Bergbau, Stromerzeugung, Textilmaschinen und vielem mehr entsprechen.

Lassen Sie uns die wichtigsten Unterscheidungen zwischen einstöckigen und mehrstufigen Planetengetriebe untersuchen-und warum die mehrstufigen Planetengetriebe von SGR auf dem Markt abheben.

(1) einstufiges Planetengetriebe: Einfachheit, Effizienz und Kompaktheit

Ein einstufiges Planetengetriebe besteht aus einem Sonnenrad, mehreren Planeten, einem Klingel und einem Träger. Die Leistung wird durch eine einzelne Reduktionsstufe übertragen, wodurch sie die unkomplizierteste und effizienteste Konfiguration in der planetarischen Familie ist.

Wichtige Merkmale des planetarischen Getriebes im Sinne-Stadium:

Geschwindigkeitsverhältnisbereich: Typischerweise 3: 1 bis 10: 1

Übertragungseffizienz: ≥ 97% pro Stufe - am höchsten in mechanischen Antrieben am höchsten

Kompaktes Design: minimale axiale Länge und Leichtgewicht, ideal für platzbeschränkte Anwendungen

Niedrige Rückschläge: Präzisionsgrundstücke erzielen ≤3 Arcmin-Rückschläge, geeignet für Servo- und Bewegungssteuerungssysteme

Hochleistungsdichte: Effizienter Leistungsfluss mit minimaler Wärmeerzeugung

Anwendungen des einstufigen Planetengetriebes:

• Elektromotorisierte horizontale Richtungsbohrungen (HDD)
• Kleine bis mittlere Generatoren
• Fördersysteme mit moderaten Drehmomentanforderungen
• Robotik und automatisierte Montagelinien

Das einstufige planetarische Getriebe ist in Szenarien ausgestattet, in denen Effizienz, Reaktionsgeschwindigkeit und Kompaktheit priorisiert werden. Es ist die bevorzugte Wahl für Hochgeschwindigkeits-Eingangsquellen (z. B. 1500–3000 U / min-Motoren), die eine mäßige Geschwindigkeitsreduzierung und einen reibungslosen Betrieb erfordern.

Wenn die Anwendungen jedoch höhere Reduktionsverhältnisse oder ein höheres Ausgangsdrehmoment erfordern, erreicht eine einzelne Stufe ihre physikalischen Grenzwerte. Hier wird das mehrstufige Planetengetriebe zur überlegenen Lösung.

(2) Mehrstufiges Planetengetriebe: Strom, Drehmoment und Vielseitigkeit

Ein mehrstufiges Planetengetriebe (üblicherweise zwei oder drei Stufen) verbindet mehrere planetarische Sets in Reihe innerhalb eines einzelnen Gehäuses. Der Ausgang der ersten Stufe wird zum Eingang des nächsten und multipliziert das Reduktionsverhältnis und das Drehmomentleistung.

Schlüsselmerkmale:

• Geschwindigkeitsverhältnisbereich: 20: 1 bis 100: 1 (z. B. 5: 1 × 4: 1 = 20: 1)
• Ausgangsdrehmoment: signifikant höher als einstufiges-UP bis 5 × größer für die gleiche Rahmengröße
• Effizienz: geringfügig niedriger aufgrund zusätzlicher Zahnräder, aber immer noch hoch bei 94% –96% für zwei Stufen
• Strukturelle Starrheit: Eine verstärkte Lastverteilung über mehrere Stufen hinweg verbessert die Haltbarkeit bei Schockbelastungen
• Anpassungsflexibilität: Kann verschiedene Zahnradverhältnisse und -materialien kombinieren, um bestimmte Lastprofile zu erfüllen

Anwendungen des mehrstufigen Planetengetriebes:

• Hochleistungs-Nicht-Exkavierungs-Bohrungen, die ein Drehmoment von 100.000 NM erfordern
• Bergbauförderer und Brecher, die unter kontinuierlicher Belastung arbeiten
• Windkraftanlage und Gierfahrten
• Große Industriemischer und Extruder

Während mehrstufige Getriebe etwas länger und schwerer sind, macht ihre Fähigkeit, auf kontrollierte und effiziente Weise ein hohes Drehmoment zu liefern, unverzichtbar für anspruchsvolle industrielle Umgebungen. Sie beseitigen die Notwendigkeit externer Geschwindigkeitsreduzierer oder ineffizienter Wurmgetriebekombinationen, strationender Systemdesign und Verbesserung der Zuverlässigkeit.

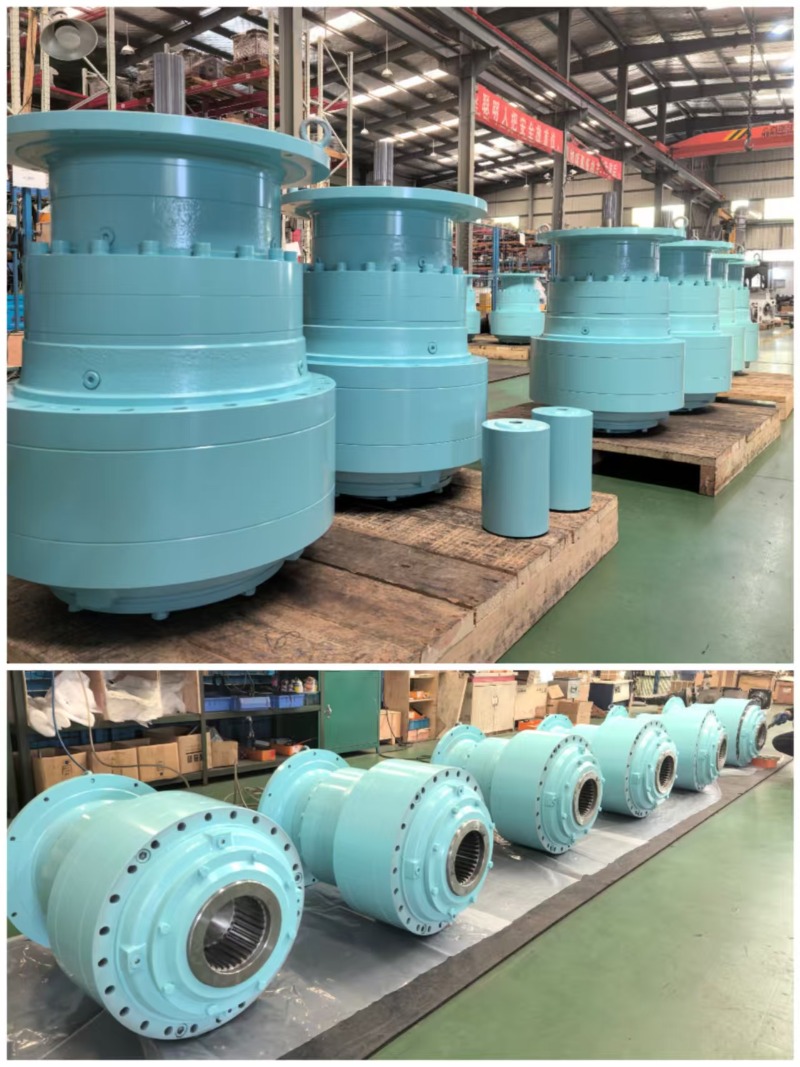

(3) SGR Multi-Stufe Planetary Getriebe: Für extreme Leistung konstruiert

Bei SGR stellen wir nicht nur mehrstufige Planetengetriebe her-wir konfigurieren sie für reale industrielle Herausforderungen. Unsere mehrstufigen planetarischen Getriebe sind so konzipiert, dass sie Standardangebote in Drehmomentkapazität, Effizienz und Lebensdauer übertreffen.

Kernvorteile von SGR-planetarischen Getriebe der SGR:

• Proprietäre Zahnradoptimierung: Unser internes toroidales Wurmpaaroptimierungssystem und die Analyse der fortschrittlichen Finite-Elemente-Analyse sorgen für optimale Zahnkontakt, Lastverteilung und Rauschreduzierung-selbst unter Volllast.
• Hochvorbereitete Herstellung: Die Zahnräder sind präzisionsgeschnitten von 20Crmnti-Legierungsstahl, kohlensäurehaltig, gelöscht. Dies gewährleistet eine langfristige Haltbarkeit und minimale Verschleiß.
• Integrierte Tests und Validierung: Jedes SGR-Getriebe wird auf unseren internen Testbänken mit Vollleistungsleistungstests unterzogen und die realen Betriebsbedingungen für Temperatur, Vibration und Effizienz simulieren.
• Benutzerdefinierte Lösungen: Wir bieten maßgeschneiderte Geschwindigkeitsverhältnisse, Montagekonfigurationen, Schmiersysteme und Überwachungsoberflächen.

Hauptanwendungen von SGR-planetarischen Getriebe SGR:

• Nicht-Exkavierungsbohrungen: SGR-planetarische Getriebe für planetarische Elektro- und Diesel-betriebene HDD-Rigs, die das hohe Drehmoment und die für die Eindringung von Stimmrösten benötigte Low-Geschwindigkeits-Steuerung liefern.
• Bergbau und Steinbruch: Unsere Getriebe werden in hochkarätigen Förderern und Brechern verwendet.
• Stromerzeugung: Ins Integriert in kleine Generatoren und Hilfsfahrten, um eine stabile, wartungsarme Leistung zu gewährleisten.

SGR ist ein High-Tech-Unternehmen in Shanghai und im Programm „Spezialisiert, raffiniert, einzigartig und innovativ“ (Zhuan Jing Te Xin) der Stadt. Unser Planetary Gearbox der N-Serie gewann den „Erstpreis für Wissenschafts- und Technologieerfolge in China Gear Association“ (2009) und wurde als Shanghai High-Tech-Transformationsprojekt anerkannt. Wir haben mehrere Erfindungs- und Versorgungsmodellpatente, die unser Engagement für Innovation widerspiegeln.

Schlussfolgerung: Auswahl des richtigen Planetengetriebes für Ihre Anwendung

Die Auswahl zwischen einstufigen und mehrstufigen Planetengetriebe hängt von der Geschwindigkeit, dem Drehmoment, dem Effizienz und dem Raumanforderungen Ihrer Maschine ab.

• Wählen Sie einstufige für hohe Effizienz, Kompaktheit und mäßige Reduktionsbedürfnisse.
• Wählen Sie mehrstufig für ein hohes Drehmoment, eine hohe Geschwindigkeitsreduzierung und den Hochleistungsbetrieb.

Als führendes Unternehmen für planetarische Getriebe China bietet SGR beide Konfigurationen mit kompromissloser Qualität. Insbesondere unsere mehrstufigen planetarischen Getriebe repräsentieren den Höhepunkt der Stromübertragungs-Engineering-zulieferende robuste Leistung, verlängerte Lebensdauer und überlegene Return on Investment.

Für OEMs und Industriehersteller, die einen zuverlässigen, innovativen und technisch fortschrittlichen Getriebepartner suchen, ist SGR die intelligente Wahl. Kontaktieren Sie uns noch heute, um Ihre Bewerbung zu besprechen und herauszufinden, wie unsere planetarischen Getriebe die Leistung Ihrer Ausrüstung erhöhen können. (Autor, SGR, Angie Zhang)
