Warum sind Schneckengetriebe die erste Wahl für mechanische Getriebe?

Von Schiffshilfsmaschinen bis hin zu schweren Baumaschinen, von Hebegeräten bis hin zu Verarbeitungsmaschinen und von automatisierten Produktionsanlagen bis hin zu Haushaltsgeräten – Schneckengetriebe Sie spielen in fast jeder Anwendung eine wichtige Rolle bei der Reduzierung der Drehzahl und der Erhöhung des Drehmoments.

In verschiedenen Hebe- und Hebegeräten spielen Schneckengetriebe dank ihrer einzigartigen Selbsthemmungseigenschaften eine entscheidende Rolle bei der Verhinderung des Rückwärtsfahrens der Last, der Aufrechterhaltung der Positionsstabilität, der Verhinderung unbeabsichtigten Absenkens oder Verrutschens und der Verriegelung der Position, wenn kein Strom zugeführt wird. Sie haben maßgeblich zur Entwicklung verschiedener Hebegeräte beigetragen.

Prinzipien und Eigenschaften von Schneckengetrieben

Schneckengetriebe sind eine Art mechanische Getriebevorrichtung, die sich durch ihre kompakte Bauweise, ihr großes Übersetzungsverhältnis und ihre unter bestimmten Bedingungen selbsthemmende Funktion auszeichnet. Sie sind auch die am weitesten verbreitete Getriebeausrüstung in Chinas aktuellen mechanischen Getriebesystemen. Die Geschwindigkeitsreduzierung und Drehmomenterhöhungsfunktion von Schneckengetrieben wird hauptsächlich durch den Eingriff von Schneckenrad und Schnecke erreicht.

Bei einem Schneckengetriebe wird die Kraft über die Schnecke zugeführt, und die Schrägverzahnung der Schnecke treibt die Zähne des Schneckenrads an. Da der Schrägungswinkel der Schnecke jedoch meist sehr klein ausgelegt ist, muss die Schnecke für jede einzelne Zahnumdrehung des Schneckenrades viele Umdrehungen machen. Durch diese Asymmetrie im Übersetzungsverhältnis wird direkt eine stufenweise Reduzierung der Drehzahl und ein größeres Abtriebsdrehmoment erreicht. Darüber hinaus kann das Schneckenrad aufgrund des kleinen Steigungswinkels der Schnecke die Schnecke nicht rückwärts antreiben, wodurch eine Selbsthemmung gewährleistet wird.

Die Untersetzungswirkung eines Schneckengetriebes wird auch durch die Reibungseigenschaften der verwendeten Materialien beeinflusst.  Durch den Einsatz hochwertiger Schnecken- und Schneckenradmaterialien wird nicht nur der Verschleiß reduziert, sondern auch die Kontaktfläche deutlich vergrößert, was zu einer gleichmäßigeren und stabileren Drehmomentübertragung führt.

Dies ist besonders wichtig bei Hochleistungsanwendungen, bei denen thermische Stabilität und lange Lebensdauer erforderlich sind. Beispielsweise verwenden die Schneckengetriebe der C-Serie von SGR mit doppelter Hüllkurve eine aufgekohlte und präzisionsgeschliffene 20CrMnTi-Stahlschnecke gepaart mit einem Hochleistungsschneckenrad aus Zinnbronze. Diese Materialkombination minimiert Reibungsverluste, erhöht die Tragfähigkeit und verbessert die Übertragungseffizienz – bei optimierten Designs bis zu 85 %. Darüber hinaus verteilt der gleichzeitige Eingriff mehrerer Zähne in der doppelt umhüllenden Geometrie die Kontaktspannung weiter, reduziert lokalen Verschleiß und sorgt für einen leiseren und reibungsloseren Betrieb auch unter extremen Belastungen.

Vorteile und Leistungsmerkmale der SGR-Schneckengetriebe

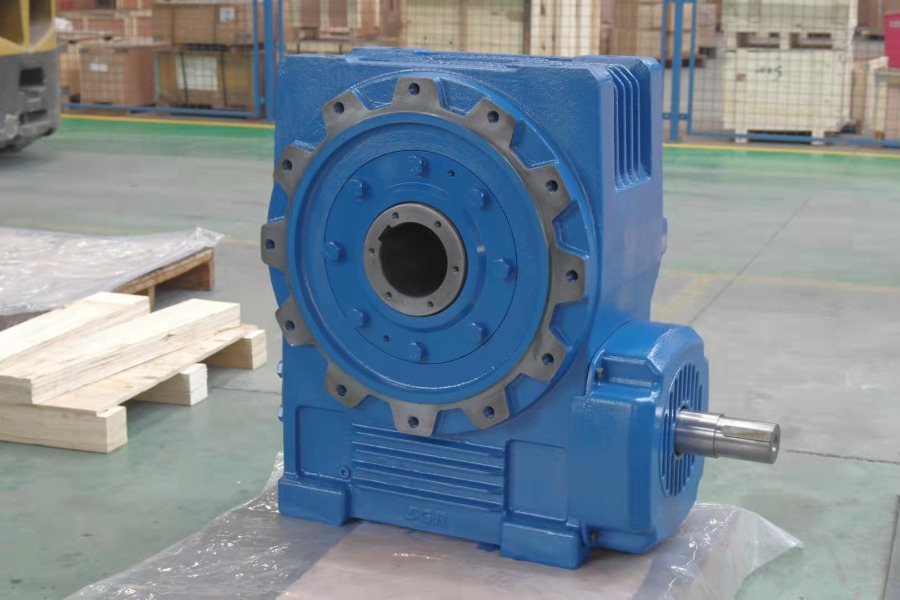

Schneckengetriebe sind ein Schwerpunkt der Forschung und Entwicklung bei SGR.  Die von SGR entwickelten und hergestellten Schneckengetriebe der C-Serie verfügen über einen Mehrzahneingriff zwischen Schnecke und Schneckenrad. Die Schnecke besteht aus 20CrMnTi-Stahl, wird aufgekohlt, abgeschreckt und anschließend präzisionsgeschliffen, während das Schneckenrad aus einer hochleistungsfähigen Bronzelegierung gefertigt ist, die eine lang anhaltende Verschleißfestigkeit gewährleistet.  Diese Untersetzungsgetriebe bieten einen hohen Übertragungswirkungsgrad, ein großes Übersetzungsverhältnis, eine lange Lebensdauer, einen reibungslosen Betrieb und einen geringen Geräuschpegel. Sie verfügen außerdem über eine Rückwärts-Selbstsperrfunktion, wodurch die Sicherheitsleistung der Maschine effektiv verbessert wird.

Die Schneckengetriebe der C-Serie von SGR haben einen Achsabstand von 100–710 mm, ein Drehzahlverhältnis von i ≥ 10 und einen Ausgangsdrehmomentbereich von T2 ≤ 160.000 Nm.  Durch mehr als 15 Jahre Forschung, Entwicklung und Produktion hat SGR einen modularen Aufbau, standardisierte Spezifikationen und eine spezialisierte Produktion erreicht.

Bei der Erforschung der Schneckengetriebetechnologie hat SGR mit relevanten Universitäten an systematischer Forschung in den Bereichen Design, Herstellungsprozesse, Produktion, Montage und Testmethoden zusammengearbeitet, um die Entwicklung der Schneckengetriebetechnologie voranzutreiben.

Wie wählt man ein Schneckengetriebe aus?

Basierend auf über 15 Jahren Erfahrung in der Forschung, Entwicklung und Herstellung von Schneckengetrieben ist SGR der Ansicht, dass bei der Auswahl eines Schneckengetriebes den folgenden Faktoren Priorität eingeräumt werden sollte:

Die mechanische Leistung von Schneckengetrieben

Konzentrieren Sie sich bei der Auswahl eines Schneckengetriebes auf dessen Übersetzungsverhältnis, Ausgangsdrehmoment und Belastbarkeit, Eingangsleistung und Effizienz, Montagemethode und Platzbeschränkungen sowie Geräusch- und Vibrationspegel, um sicherzustellen, dass das gewählte Schneckengetriebe den Anwendungsanforderungen entspricht.

Die Forschungs-, Entwicklungs- und Produktionsgeschichte des Herstellers von Schneckengetrieben.

Je länger ein Hersteller von Schneckengetrieben erforscht und produziert, desto mehr praktische Erfahrung sammelt er und desto höher ist die Qualität seiner Produkte.

Der Ruf des Herstellers.

Sie können mehr über den Ruf des Herstellers, sein öffentliches Image und seine Grundwerte sowie darüber, ob er zuverlässig ist, erfahren, indem Sie die auf seiner offiziellen Website, Social-Media-Konten und anderen Plattformen veröffentlichten Inhalte überprüfen.

Zugehöriger Kundendienst.

Schließen Sie beim Kauf von Schneckengetrieben einen Vertrag mit dem Hersteller der Schneckengetriebe ab und vereinbaren Sie die entsprechenden Kundendienste, um sicherzustellen, dass Sie in Zukunft technischen Support und Kundendienst erhalten.

Derzeit wird das SGR-Getriebe-3D-Auswahlsystem von SGR offiziell eingeführt!

Sie können sich beim Auswahlsystem anmelden, die Produktparameter vervollständigen und in 3 Sekunden ein 3D-Modelldiagramm erhalten, wodurch die Auswahl Ihres Getriebeprodukts ganz einfach abgeschlossen wird!

Das SGR-Auswahlsystem bietet außerdem kostenlose Downloads in verschiedenen Formaten, was die Kommunikationseffizienz verbessert und Ihnen hilft, schnell das richtige Getriebeprodukt auszuwählen. (Autor, SGR, Angie Zhang)
