Markttrends für Schneckengetriebe im Jahr 2026

Da sich Industriemaschinen weiterhin in Richtung höherer Effizienz, größerer Belastbarkeit und kompakterer Getriebesysteme bewegen, bleiben Schneckengetriebe eine wichtige Kraftübertragungslösung für Hochleistungsanwendungen und Anwendungen mit hohem Übersetzungsverhältnis.

A Schneckengetriebe Wandelt durch die Interaktion zwischen einer Schneckenwelle und einem Schneckenrad den Motoreingang mit hoher Drehzahl in einen Ausgang mit niedrigerer Drehzahl und höherem Drehmoment um. Im Vergleich zu vielen herkömmlichen Übertragungslösungen Schneckengetriebe werden wegen ihrer kompakten Bauweise, hohen Untersetzungsverhältnissen, ihrem reibungslosen Betrieb und, bei entsprechenden Konstruktionsbedingungen, selbsthemmenden Eigenschaften geschätzt.

Gleichzeitig steht die konventionelle zylindrische Schneckengetriebetechnologie bei Anwendungen, die ein höheres Drehmoment, eine längere Lebensdauer und eine verbesserte Getriebeeffizienz erfordern, vor zunehmenden Herausforderungen.

Dies ist ein Grund dafür Doppelhüllende Schneckengetriebe gewinnen in der industriellen Energieübertragung zunehmend an Bedeutung.

Mit mehr als einem Jahrzehnt Erfahrung in der Schneckengetriebetechnologie hat Shanghai SGR Heavy Industry Machinery Co., Ltd. sein doppelumhüllendes Schneckengetriebe der C-Serie entwickelt, um Übertragungslösungen mit hohem Drehmoment für anspruchsvolle Industrieanwendungen bereitzustellen.

1. Der sich verändernde Markt für industrielle Schneckengetriebe

Schneckengetriebe werden häufig in Industriebereichen eingesetzt, in denen Geschwindigkeitsreduzierung, Drehmomentvervielfachung, kompakte Installation und zuverlässige Kraftübertragung erforderlich sind.

Zu den typischen Anwendungen gehören: Materialhandhabungsgeräte, Förderbänder, Hebe- und Hebemaschinen, Bergbauausrüstung, metallurgische Maschinen, Industriemischer, Schiffsausrüstung, Verpackungsmaschinen, Produktionslinien und schwere Industriemaschinen.

Da Industrieanlagen immer größer und automatisierter werden, stehen Getriebehersteller vor immer höheren Anforderungen.

Kunden suchen nicht mehr nur nach einem einfachen Schneckengeschwindigkeitsreduzierer. Sie erfordern zunehmend: höheres Ausgangsdrehmoment, größere Tragfähigkeit, längere Lebensdauer, stabilen Betrieb im Dauerbetrieb, geringere Vibrationen und Geräusche, flexible Montagekonfigurationen, bessere Übertragungseffizienz und maßgeschneiderte Eingangs- und Ausgangsanordnungen.

Diese Anforderungen treiben die Entwicklung leistungsfähigerer Schneckengetriebetechnologien voran.

Unter anderem ist das Doppelmantel-Schneckengetriebe zu einer wichtigen Lösung für Anwendungen geworden, bei denen herkömmliche zylindrische Schneckengetriebe möglicherweise keine ausreichende Belastbarkeit bieten.

2. Was ist ein Doppelmantel-Schneckengetriebe?

A Doppelt umhüllendes Schneckengetriebe ist ein spezielles Schneckengetriebe, das die Kontaktfläche zwischen Schnecke und Schneckenrad vergrößert.

Bei einem herkömmlichen zylindrischen Schneckenradsatz hat die Schnecke im Allgemeinen eine zylindrische Geometrie, während das Schneckenrad so konstruiert ist, dass es die Schnecke teilweise umschlingt.

Bei einem doppelt umhüllenden Schneckengetriebesystem haben sowohl die Schnecke als auch das Schneckenrad umhüllende Geometrien. Die Schnecke hat ein sanduhrartiges Profil, wodurch das Schneckenrad die Schnecke besser umschließen kann.

Diese Geometrie schafft eine größere effektive Kontaktfläche und ermöglicht die gleichzeitige Teilnahme mehrerer Zähne an der Kraftübertragung.

Dadurch kann das Getriebesystem eine verbesserte Lastverteilung und eine höhere Drehmomentübertragungsfähigkeit erreichen.

In den technischen Informationen von SGR wird das doppelumhüllende Schneckengetriebe der C-Serie als Mehrzahn-Kämmsystem beschrieben, wobei die Schnecke aus gehärtetem 20CrMnTi-Material und das Schneckenrad aus einer Hochleistungslegierungsbronze gefertigt ist.

Diese Konstruktion ist besonders wertvoll für Industriemaschinen, die unter hohen Belastungen und anspruchsvollen Arbeitsbedingungen betrieben werden.

3. Warum ist die Technologie der doppelt umhüllenden Schneckengetriebe wichtig?

Der Hauptvorteil eines doppelt umhüllenden Schneckengetriebes liegt nicht nur in seiner Struktur, sondern auch in der Art und Weise, wie die Struktur die Verteilung der Getriebelasten verändert.

Größere Kontaktfläche

Das umhüllende Zahnprofil vergrößert die Kontaktfläche zwischen Schnecke und Schneckenrad.

Anstatt die Belastung auf eine relativ begrenzte Kontaktfläche zu konzentrieren, können mehrere Zähne an der Drehmomentübertragung beteiligt sein.

Dies trägt dazu bei, die Belastung effektiver zu verteilen und lokale Zahnbelastungen zu reduzieren.

Höhere Drehmomentkapazität

Bei Hochleistungsmaschinen ist das Abtriebsdrehmoment einer der wichtigsten Parameter für die Getriebeauswahl.

Die Produktpalette der C-Serie von SGR umfasst doppelt umhüllende Schneckengetriebe mit Ausgangsdrehmomentspezifikationen von bis zu 160.000 N·m, je nach Konfiguration.

Dadurch eignet sich die Technologie für Anwendungen, bei denen ein hohes Drehmoment und eine relativ niedrige Abtriebsdrehzahl erforderlich sind.

Verbesserte Verschleißfestigkeit

Auch die Materialauswahl und die Wärmebehandlung sind entscheidend für die Lebensdauer von Schneckengetrieben.

SGR verwendet 20CrMnTi für seine Schneckenkomponenten und Hochleistungslegierungsbronze für das Schneckenrad. Die Schnecke wird Aufkohlungs-, Härte- und Präzisionsschleifprozessen unterzogen, um die Oberflächenhärte und Verschleißfestigkeit zu verbessern.

Laut Produktinformation von SGR kann die Schneckenzahnhärte HRC 58–62 erreichen.

Die Kombination aus gehärtetem Stahl und legierter Bronze soll ein ausgewogenes Verhältnis zwischen Festigkeit, Verschleißfestigkeit und zuverlässigem Gleitkontakt bieten.

Reibungsloser und stabiler Betrieb

Schneckengetriebe eignen sich natürlich für Anwendungen, die eine sanfte Geschwindigkeitsreduzierung erfordern.

Die mehrzahnigen Eingriffseigenschaften von Doppelumschlingungs-Schneckengetrieben können die Lastverteilung weiter verbessern und zu einer stabilen Übertragung beitragen.

Dadurch eignet sich die Technologie für Industriemaschinen, bei denen Vibrationen, Lärm und mechanische Stöße kontrolliert werden müssen.

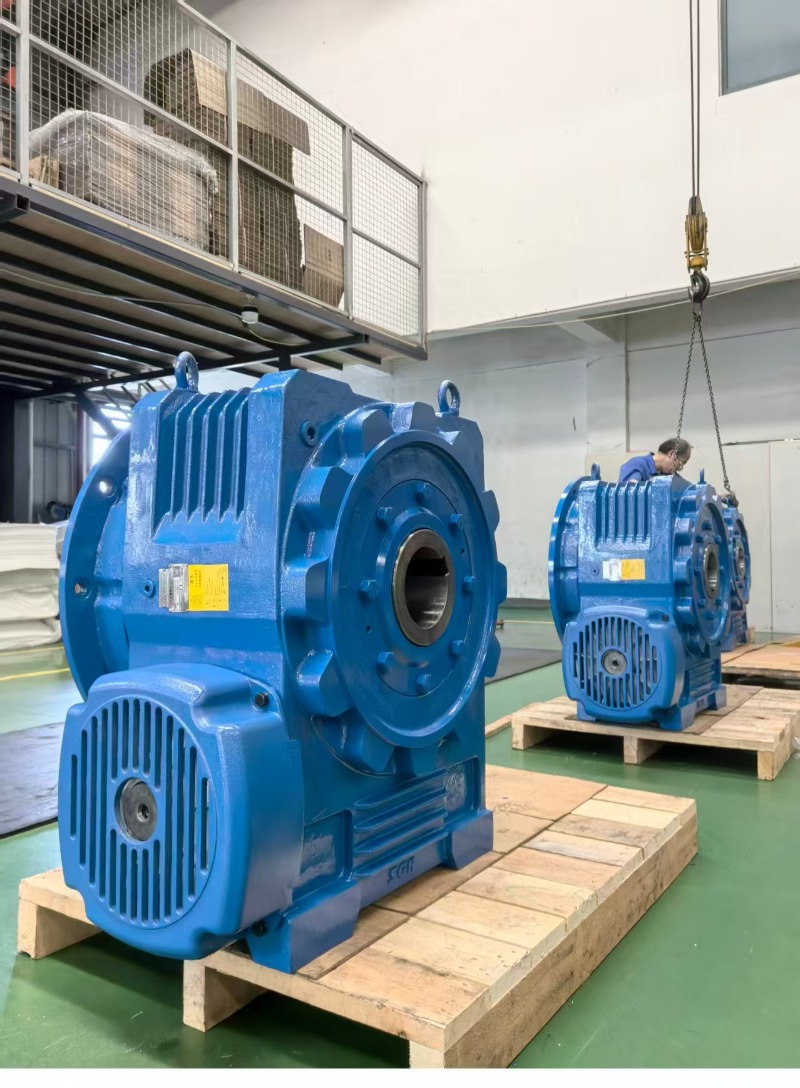

4. Doppelumhüllendes Schneckengetriebe der SGR C-Serie

SGR hat sein doppelumhüllendes Schneckengetriebe der C-Serie als industrielle Getriebelösung mit hohem Drehmoment entwickelt.

Den aktuellen Produktinformationen von SGR zufolge deckt die C-Serie Achsabstände von 100 bis 710 mm mit modularen und serialisierten Designkonzepten ab. Spezifische Konfigurationen können je nach Kundenwunsch angepasst werden.

Zu den wichtigsten Spezifikationen und Funktionen gehören:

Die tatsächliche Getriebekonfiguration sollte entsprechend der Motorleistung, der Eingangsdrehzahl, dem erforderlichen Ausgangsdrehmoment, dem Untersetzungsverhältnis, dem Arbeitszyklus, der Montageanordnung und der Betriebsumgebung ausgewählt werden. SGR bietet auch maßgeschneiderte Ein- und Ausgangskonfigurationen für verschiedene Maschinendesigns.

5. Schlüsseltechnologie hinter SGR-Schneckengetrieben

Die Entwicklung eines Hochleistungs-Schneckengetriebes mit doppelter Hüllkurve erfordert erheblich mehr als die bloße Bearbeitung einer Schnecke und eines Schneckenrads.

Die komplexe Zahngeometrie erfordert spezielle Konstruktions-, Fertigungs- und Prüffähigkeiten.

SGR hat ein F&E-Team bestehend aus Doktoranden und leitenden Ingenieuren aufgebaut und ein eigenes Designsystem zur Optimierung planarer, doppelt umhüllender Schneckengetriebe entwickelt. Das Unternehmen betreibt außerdem CNC-Bearbeitungsmaschinen, 3D-Messmaschinen, Systeme zur Prüfung der Getriebeleistung und -effizienz sowie ein Messgerät für Ringschnecken und Wälzfräser.

Diese Fähigkeiten ermöglichen es SGR, mehrere Phasen der Getriebeentwicklung zu steuern, darunter:

1. Getriebedesign
2. Optimierung des Zahnprofils
3. Materialauswahl
4. Wärmebehandlung
5. Präzisionsbearbeitung
6. Montage
7. Maßprüfung
8. Leistungs- und Effizienztests
9. Endgültige Qualitätskontrolle

Dieser integrierte Ansatz ist besonders wichtig für Schneckengetriebe mit doppelter Hüllkurve, da sich die Genauigkeit des Zahnprofils direkt auf die Eingriffsleistung, die Lastverteilung und die Lebensdauer auswirkt.

6. Industrielle Anwendungen von Doppelmantel-Schneckengetrieben

Ein Schneckengetriebe mit hohem Drehmoment eignet sich besonders für Maschinen, die bei relativ niedrigen Drehzahlen ein hohes Drehmoment benötigen.

Bergbaumaschinen

Bergbaumaschinen sind häufig hohen Belastungen, Staub, Vibrationen und Dauerbetrieb ausgesetzt.

Ein industrielles Schneckengetriebe mit hohem Drehmoment kann in geeigneten Förder-, Hebe- und Materialhandhabungssystemen eingesetzt werden, bei denen eine zuverlässige Drehmomentübertragung erforderlich ist.

Metallurgische Ausrüstung

Stahl- und metallurgische Maschinen erfordern häufig robuste Übertragungssysteme, die unter hohen Belastungen arbeiten können.

Die Doppelmantel-Schneckengetriebetechnologie kann eine kompakte Getriebelösung für ausgewählte Hochleistungsantriebe bieten.

Förderer

Förderanlagen erfordern eine stabile und kontinuierliche Kraftübertragung.

Abhängig von den Last- und Geschwindigkeitsanforderungen kann ein Schneckengetriebe das erforderliche Untersetzungsverhältnis und Ausgangsdrehmoment bereitstellen und gleichzeitig eine relativ kompakte Einbaufläche beibehalten.

Hebezeuge

Hebemaschinen stellen hohe Anforderungen an die Zuverlässigkeit des Getriebes und die Lastkontrolle.

Schneckengetriebe können in geeigneten Hebemechanismen eingesetzt werden, bei denen hohe Untersetzungsverhältnisse und Halteeigenschaften erforderlich sind. Das Selbsthemmungsverhalten des Getriebes sollte jedoch immer anhand der tatsächlichen Belastung, des Übersetzungsverhältnisses, der Schmierung, der Effizienz und der Sicherheitsanforderungen überprüft werden und nicht allein vom Getriebetyp angenommen werden.

Schiffs- und Industrieausrüstung

Industrielle Schiffsausrüstung, Winden und andere Spezialmaschinen erfordern möglicherweise maßgeschneiderte Getriebekonfigurationen.

SGR bietet kundenspezifische Wellen-, Montage- und Eingangs-/Ausgangsanordnungen, um das Getriebe an spezifische Gerätelayouts anzupassen.

7. Doppelhüllendes Schneckengetriebe vs. herkömmliches Schneckengetriebe

Für Gerätekonstrukteure sollte die Wahl zwischen einem herkömmlichen Schneckengetriebe und einem doppelt umhüllenden Schneckengetriebe auf den tatsächlichen Betriebsanforderungen basieren.

Für Anwendungen mit mittlerem Drehmoment und normalen Betriebsbedingungen kann ein herkömmliches Schneckengetriebe ausreichend sein.

Ein doppelt umhüllendes Schneckengetriebe wird jedoch attraktiver, wenn die Anwendung Folgendes erfordert:

• Höhere Drehmomentkapazität
• Höhere Tragfähigkeit
• Effektivere Lastverteilung
• Schwerlastbetrieb
• Lange Lebensdauer
• Kompaktes Getriebedesign
• Kundenspezifische Konfigurationen für Industriegetriebe

Durch die komplexere Doppelhüllengeometrie sind auch die Anforderungen an Fertigung und Qualitätskontrolle höher.

Daher ist die Wahl eines doppelwandigen Schneckengetriebes nicht einfach eine Frage der Wahl eines größeren Getriebes. Zahnprofil, Material, Wärmebehandlung, Schmierung, Ausrichtung, thermische Bedingungen und Betriebszyklus müssen alle gemeinsam berücksichtigt werden.

8. Warum SGR als Hersteller von Schneckengetrieben wählen?

Für Käufer von Industriegetrieben kann die technische Leistungsfähigkeit des Getriebeherstellers ebenso wichtig sein wie die Produktspezifikation.

SGR konzentriert sich auf industrielle Getriebegetriebe und verfügt über mehr als 15 Jahre Erfahrung in der Forschung, Entwicklung und Herstellung von Getrieben. Das Produktportfolio umfasst Planetengetriebe, doppelt umhüllende Schneckengetriebe, zylindrische Schneckengetriebe und kundenspezifische Getriebelösungen.

Zu den Stärken von SGR gehören:

Professionelles Forschungs- und Entwicklungsteam
Doktoranden und leitende Ingenieure sind an der Getriebekonstruktion und der Entwicklung der Getriebetechnologie beteiligt.

Spezialisierte Schneckengetriebetechnologie
SGR hat ein planares Designsystem zur Optimierung von Schneckengetrieben mit doppelter Umhüllung entwickelt.

Präzisionsfertigung
Für komplexe Getriebekomponenten kommen CNC-Bearbeitung und Spezialgeräte zum Einsatz.

Inspektion und Prüfung
SGR nutzt 3D-Messgeräte, Schnecken- und Wälzfräser-Messgeräte sowie Getriebeleistungs- und Effizienzprüfsysteme.

Maßgeschneiderte Lösungen
Eingangswellen, Ausgangswellen, Montagemethoden, Übersetzungsverhältnisse und andere wichtige Getriebekomponenten können je nach Anwendungsanforderungen angepasst werden.

OEM- und Ersatzlösungen
SGR gibt an, dass die Einbaumaße seiner Doppelmantel-Schneckengetriebe mit CAVEX®-Schneckengetrieben austauschbar sind und dass auch kundenspezifische Getriebekomponenten geliefert werden können.

9. Die Zukunft des Schneckengetriebes

Die Entwicklung von Industriemaschinen treibt die Getriebetechnologie in Richtung höherer Drehmomentdichte, besserer Effizienz, längerer Lebensdauer und größerer Individualisierung voran.

Bei Schneckengetrieben geht es in Zukunft nicht nur darum, die Getriebegröße zu vergrößern.

Stattdessen konzentriert sich die technologische Entwicklung zunehmend auf optimierte Zahnprofile, fortschrittliche Materialien, Präzisionsfertigung, bessere Schmiersysteme, verbessertes Wärmemanagement, digitale Qualitätsprüfung, maßgeschneiderte Getriebekonfigurationen und eine höhere Getriebeeffizienz.

Die Doppelmantel-Schneckengetriebetechnologie stellt einen wichtigen Weg zur Erreichung dieser Ziele dar, da ihre mehrzahnige Eingriffsstruktur es Herstellern ermöglicht, die Lastverteilung und Drehmomentübertragung zu optimieren.

Für Getriebehersteller bedeutet dies, dass F&E-Fähigkeiten, Präzisionsfertigung und Prüftechnologie zunehmend zu wichtigen Wettbewerbsfaktoren werden. (Autor, SGR, Angie Zhang)
