Ein ausführlicher Artikel über Planetengetriebe

Im Bereich mechanischer Getriebe Planetengetriebe , auch Planetengetriebe genannt, sind hocheffiziente Getriebemechanismen, die aus mehreren Planetenrädern bestehen, die sich um ein Sonnenrad drehen. Sie reduzieren nicht nur effektiv die Drehzahl, sondern verstärken auch proportional die Drehmomentabgabe des Motors und spielen eine entscheidende Rolle als „Kraftherz“ in der modernen Industrie.

Marktforschungsberichten zufolge hat der weltweite Markt für Planetengetriebe bis 2025 die 20-Milliarden-US-Dollar-Marke überschritten und wird in vielen wachstumsstarken Branchen wie Automatisierungsgeräten, Robotik, Windkraft und Baumaschinen weit verbreitet eingesetzt.

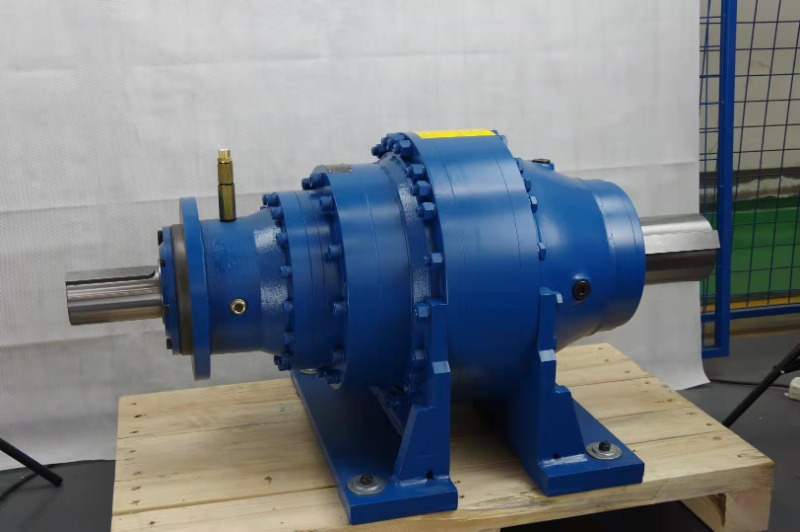

Als führender inländischer Getriebeausrüstungshersteller konzentriert sich SGR seit seiner Gründung auf die Forschung, Entwicklung und Herstellung von Planetenuntersetzungsgetrieben. Seine Planetenuntersetzungsgetriebe der N-Serie haben mit ihrer umfassenden Modellpalette, den vielfältigen Ein- und Ausgangsformen und dem hohen mechanischen Wirkungsgrad das Vertrauen der Anwender und eine hohe Marktanerkennung gewonnen.

In diesem Artikel werde ich die Eigenschaften und Vorteile von Planetenuntersetzungsgetrieben und Planetengetrieben im Detail vorstellen.

(1) Eigenschaften des Planetengetriebes

Im Vergleich zu herkömmlichen Parallelwellen-Zahnradantrieben bieten Planetengetriebe erhebliche technische Vorteile:

Leistungsverzweigtes Design: Mehrere Planetengetriebe teilen sich die Last und verbessern so die Gesamttragfähigkeit;

Koaxiales Strukturdesign: Die Eingangswelle und die Ausgangswelle liegen auf derselben Mittellinie, was zu einer kompakten Struktur führt.

Gute Bewegungsstabilität: Die Planetenräder sind gleichmäßig verteilt und die Trägheitskräfte heben sich gegenseitig auf, was zu einem stabileren Betrieb führt;

Es kann eine zusammengesetzte Übertragung realisieren: Es unterstützt die Synthese und Zerlegung von Bewegungen und eignet sich für komplexe Steuerungsszenarien.

Die wichtigsten Vor- und Nachteile von Planetengetrieben:

(2) Detaillierte Einführung in die Vorteile von Planetenuntersetzungsgetrieben

1. Kompakte Bauweise und hohe Tragfähigkeit

Bei Planeten-Untersetzungsgetrieben führen die koaxiale Übertragungsweise der Zentralräder und die Leistungsverzweigungscharakteristik zu einem sehr kompakten Aufbau. Darüber hinaus sind bei Planetenuntersetzungsgetrieben mehrere Planetenräder gleichmäßig um das Zentralrad verteilt, um die Last zu verteilen und so die Belastung jedes Zahnrads zu reduzieren.

Darüber hinaus nutzt das Planetenuntersetzungsgetriebe die große innere Eingriffslastkapazität und das Volumen des inneren Zahnkranzes selbst in seiner Struktur voll aus, wodurch seine Außenabmessungen reduziert werden, wodurch es klein, kompakt in der Struktur und mit einer großen Lastkapazität ausgestattet wird.

2. Hohe Übertragungseffizienz

Der symmetrische Aufbau von Planetengetrieben sorgt für ausgeglichene Kräfte auf jedes Planetenrad und die auf die Lager wirkenden Gegenkräfte gleichen sich gegenseitig aus, wodurch interne Reibungsverluste reduziert und die Getriebeeffizienz verbessert werden. Bei richtiger Konstruktion kann der Wirkungsgrad eines einstufigen Planetengetriebes 97 % bis 99 % erreichen und damit den Wirkungsgrad anderer Arten von Untersetzungsgetrieben weit übertreffen.

3. Großes Übersetzungsverhältnis ermöglicht komplexe Bewegungssteuerung

Durch die Wahl der passenden Planetengetriebeart und Getriebeanordnung kann mit nur wenigen Gängen eine große Übersetzung erreicht werden. Auch bei einem großen Übersetzungsverhältnis bieten Planetengetriebe viele Vorteile wie kompakte Bauweise, geringes Gewicht und geringe Größe.

4. Stabile Bewegung und starke Beständigkeit gegen Stöße und Vibrationen

Da mehrere Planetenräder gleichmäßig um das Sonnenrad verteilt sind, heben sich die Trägheitskräfte zwischen den Planetenrädern und dem Planetenträger gegenseitig auf, was den gesamten Getriebevorgang reibungsloser macht. Gleichzeitig wird durch die große Anzahl an Zähnen, die ineinandergreifen, die Widerstandsfähigkeit des Systems gegenüber Stößen und Vibrationen weiter erhöht, sodass ein stabiler Betrieb auch unter schwierigen Arbeitsbedingungen gewährleistet ist.

(3) Entwicklungsrichtung der Planetengetriebetechnologie

Derzeit gibt es weltweit mehr als 50 Standardseriendesigns von Evolventen-Planetengetrieben, und eine Vielzahl neuer Strukturen wurde abgeleitet, wie z. B. Planeten-Zykloiden-Reduzierer, Harmonic-Reduzierer und Doppelring-Reduzierer, um den unterschiedlichen Anforderungen verschiedener Branchen gerecht zu werden.

Mit der Aufwertung von Materialien und der Verbesserung von Wärmebehandlungsprozessen nutzen aktuelle Planetengetriebe während des Herstellungsprozesses im Allgemeinen chemische Wärmebehandlungen wie Aufkohlen und Nitrieren, um die Oberflächenhärte und Verschleißfestigkeit der Zahnräder zu verbessern.

Derzeit hat die Präzision der Zahnradherstellung Stufe 6 oder höher erreicht. Durch die Verbesserung von Härte und Präzision können Planetengetriebe in Zukunft kleinere Getriebegrößen erreichen und gleichzeitig die Tragfähigkeit beibehalten, was zu weiteren Energieeinsparungen führt.

Mit der Entwicklung der Industrie und des Maschinenparks wird der modulare Aufbau von Planetenuntersetzungsgetrieben immer weiter verbreitet. Hersteller von Planetenuntersetzungsgetrieben kombinieren und konfigurieren Zahnräder entsprechend den unterschiedlichen Anwendungsanforderungen der Benutzer und verbessern so die Anpassungsfähigkeit und Flexibilität.

Darüber hinaus werden mit der Entwicklung der intelligenten Fertigung künftige Planetengetriebe tief in Servoantriebe, Steuerungssysteme und andere Technologien integriert, um intelligente integrierte Getriebelösungen zu schaffen. (Autor: SGR, Angie Zhang)
