Schwerlastindustriemaschinen erfordern ein Getriebesystem, das zuverlässig ein hohes Drehmoment liefern kann und gleichzeitig kompakt, effizient und einfach in das gesamte Maschinendesign integrierbar bleibt. Unter den verschiedenen Arten von industriellen Untersetzungsgetrieben, die verfügbar sind, bietet das koaxiale, bodenmontierte Planetengetriebe eine effektive Lösung für viele anspruchsvolle Anwendungen.
Diese Art von Planetengetriebe Vereint zwei wichtige konstruktive Eigenschaften: An- und Abtrieb sind koaxial angeordnet, während das Getriebe durch eine bodenmontierte Anordnung sicher abgestützt ist. In Kombination mit den Lastverteilungseigenschaften von Planetengetrieben bietet diese Konstruktion eine kompakte Getriebelösung für Industriemaschinen, die ein hohes Drehmoment und eine stabile Kraftübertragung erfordern.

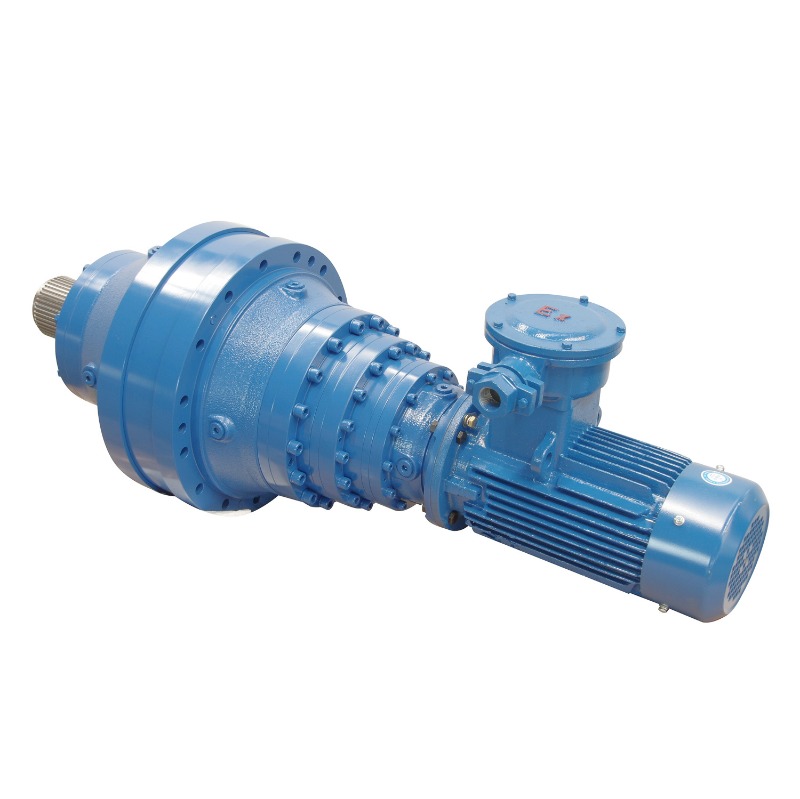

Die N-Serie von SGR verfügt über ein hohes Drehmoment koaxiales Planetengetriebe Konfigurationen für anspruchsvolle Industrieanwendungen. Die Produktfamilie ist modular aufgebaut und unterstützt verschiedene Eingangs-, Ausgangs-, Montage- und mehrstufige Konfigurationen. SGR gibt für die referenzierte Produktserie einen Abtriebsdrehmomentbereich bis T2 ≤ 750.000 N·m und ein Übersetzungsverhältnis von i ≥ 3 an.
Was genau ist ein koaxiales Planetengetriebe auf dem Boden, welche Vorteile es bietet und wie sollten Ingenieure eines für Hochleistungsgeräte auswählen?
In diesem Artikel werden die Grundlagen erläutert.
Ein koaxiales Planetengetriebe ist ein Planetengetriebe, bei dem Eingang und Ausgang entlang derselben Mittelachse angeordnet sind.
Im Inneren besteht ein typisches Planetengetriebe aus einem Sonnenrad, mehreren Planetenrädern, einem Planetenträger und einem Hohlrad. Die Planetenräder drehen sich um das Sonnenrad und greifen gleichzeitig in das Hohlrad ein.
Einer der Hauptvorteile dieser Anordnung ist die Lastverteilung.
Statt die gesamte Last über ein einzelnes Zahnradpaar zu übertragen, können mehrere Planetenräder an der Drehmomentübertragung beteiligt sein. Dies trägt dazu bei, dass das Planetensystem eine hohe Drehmomentdichte in einer relativ kompakten Struktur erreicht.
Der Begriff „sockelmontiert“ bezieht sich auf die Art und Weise, wie das Getriebe installiert wird.
Anstatt sich ausschließlich auf einen Abtriebsflansch oder eine wellenmontierte Anordnung zu verlassen, wird das Getriebe von einer Montagebasis getragen, die an der Maschinenstruktur oder dem Fundament befestigt werden kann.
Durch die Kombination einer koaxialen Getriebeanordnung mit einer auf dem Sockel montierten Struktur eignet sich dieser Getriebetyp besonders für Industriemaschinen, bei denen ein hohes Drehmoment, eine stabile Installation, kompakte Abmessungen und eine flexible Geräteintegration erforderlich sind.
Das Planetengetriebe-Portfolio von SGR umfasst koaxiale Konfigurationen mit Fuß-/Sockel-, Flansch- und wellenbezogenen Montagelösungen, sodass je nach Maschinendesign unterschiedliche Anordnungen ausgewählt werden können.
Das grundlegende Funktionsprinzip ähnelt dem anderer Planetengetriebe.
Die Kraft gelangt über die Eingangsseite in das Planetengetriebesystem und wird entsprechend der spezifischen Getriebekonfiguration über das Sonnenrad, die Planetenräder, das Hohlrad und den Träger übertragen.
Der Clou besteht darin, dass sich mehrere Planetenräder die übertragene Last teilen können.
Dieses Leistungsverzweigungsprinzip ist insbesondere bei schweren Maschinen von Vorteil, da das erforderliche Drehmoment nicht über nur einen Zahneingriff übertragen werden muss.
Dadurch können Planetengetriebe im Verhältnis zu ihren physikalischen Abmessungen eine hohe Drehmomentkapazität bieten.
Bei einer koaxialen Anordnung bleiben Ein- und Ausgang auf derselben Achse, wodurch ein optimierter Kraftübertragungspfad entsteht, der die Integration in viele Maschinenlayouts vereinfachen kann.
Wenn ein höheres Untersetzungsverhältnis erforderlich ist, können zusätzliche Planetenstufen in Reihe geschaltet werden. Das referenzierte koaxiale Planetengetriebe von SGR basiert auf einer hochmodularen Architektur und unterstützt mehrstufige Kombinationen für unterschiedliche Untersetzungsanforderungen.
Warum eignen sich koaxiale Grundplanetengetriebe für schwere Maschinen?
Es gibt vier große Vorteile.
Der erste Vorteil ist die Fähigkeit, ein hohes Drehmoment zu übertragen.
An der Kraftübertragung und Lastverteilung sind mehrere Planetenräder beteiligt. Dies trägt dazu bei, die Last über das Planetengetriebe zu verteilen, anstatt sie auf ein einzelnes Zahnradpaar zu konzentrieren.
Bei schweren Industriemaschinen ist dies besonders wichtig, wenn das Getriebe hohe Betriebsdrehmomente, Anlauflasten, variable Lasten, wiederholte Lastwechsel, Stoßbelastungen und lange Betriebszyklen bewältigen muss.
Die Koaxialgetriebe der N-Serie von SGR umfassen Konfigurationen mit hohem Drehmoment, wobei auf der angegebenen chinesischen Produktseite ein Ausgangsdrehmoment von bis zu T2 ≤ 750.000 N·m spezifiziert ist. Die tatsächliche Getriebegröße und das zulässige Drehmoment müssen natürlich entsprechend den spezifischen Betriebsbedingungen und der Anwendung ausgewählt werden.
Dies macht die koaxiale Planetenarchitektur für große Industriemaschinen relevant, bei denen ein hohes Drehmoment auf begrenztem Bauraum übertragen werden muss.
Ein weiterer wichtiger Vorteil ist die kompakte Architektur.
Da das Planetengetriebe das Drehmoment über mehrere Planetenräder verteilt, die um ein zentrales Sonnenrad angeordnet sind, können sie eine hohe Drehmomentdichte erreichen, ohne dass ein übermäßig großes Getriebe erforderlich ist.
Für Geräteentwickler kann dies besonders wertvoll sein, wenn sowohl Übertragungskapazität als auch Installationsraum wichtig sind.
Die koaxiale Anordnung vereinfacht das Getriebelayout zusätzlich, da Eingang und Ausgang auf derselben Achse positioniert sind.
In der Produktdokumentation von SGR werden auch ein hoher Übertragungswirkungsgrad, ein reibungsloser Betrieb und ein geringer Geräuschpegel als Merkmale seiner koaxialen Planetengetriebeserie identifiziert.
Diese Eigenschaften sind jedoch nicht allein auf die Planetenstruktur zurückzuführen. Getriebematerialien, Wärmebehandlung, Getriebegenauigkeit, Lagerauswahl, Schmierung, Montage und Fertigungsqualität tragen alle zur tatsächlichen Betriebsleistung eines Industriegetriebes bei.
Eines der stärksten Merkmale moderner Industrie-Planetengetriebe ist die Modularität.
Eine hochmodulare Getriebeplattform ermöglicht es Herstellern, unterschiedliche Getriebelösungen mit standardisierten Komponenten und unterschiedlichen Kombinationen zu erstellen.
Für die koaxiale Planetengetriebeserie SGR können mehrere Planetenstufen kombiniert werden, um unterschiedliche Untersetzungsanforderungen zu erfüllen, wobei die genannte Produktfamilie Übersetzungsverhältnisse von i ≥ 3 abdeckt.
Es sind auch verschiedene Eingangsoptionen verfügbar, darunter: N-Standardwelleneingang, MN-Flanscheingang und kundenspezifische Eingangskonfigurationen.
Die Abtriebsseite kann konfiguriert werden mit: zylindrischer Welle, Keilwelle, Hohlwelle mit Verriegelung, Flanschverbindung und kundenspezifischen Konfigurationen.
SGR bietet auch verschiedene Montageanordnungen an, darunter Basismontage, Flanschmontage und Konfigurationen mit Drehmomentstütze.
Diese Flexibilität ist besonders wichtig für OEM-Gerätehersteller.
Anstatt die gesamte Maschine anhand einer festen Getriebekonfiguration neu zu konstruieren, können Ingenieure eine Getriebeanordnung auswählen, die besser zum Motor, der angetriebenen Ausrüstung, dem Installationsraum und der vorhandenen mechanischen Schnittstelle passt.
Bei großen Industriegetrieben sollte die Montage nie zweitrangig sein.
Das Getriebe muss ordnungsgemäß in die Maschinenstruktur integriert sein, damit Lasten zuverlässig übertragen werden können, ohne dass unnötige Fehlausrichtungen oder Belastungen entstehen.
Ein auf dem Sockel montiertes Planetengetriebe bietet eine praktische Montagelösung für viele feste Industrieantriebssysteme, da das Getriebegehäuse sicher auf dem Geräterahmen oder Fundament abgestützt werden kann.
Abhängig von der Anwendung können andere Konfigurationen wie Flanschmontage oder Drehmomentstützenmontage besser geeignet sein.
Die richtige Lösung hängt von folgenden Faktoren ab: Gerätelayout, Ausgangsanschluss, Radial- und Axiallasten, Reaktionsdrehmoment, Fundamentdesign, Wellenausrichtung und Wartungszugänglichkeit.
Aus diesem Grund sollte die Montagekonfiguration bei der Getriebeauswahl berücksichtigt werden und nicht erst, nachdem bereits ein Getriebemodell ausgewählt wurde.
Dank ihrer hohen Drehmomentkapazität, kompakten Struktur, Modularität und flexiblen Konfigurationen koaxiales Planetengetriebees kann in einer breiten Palette von schweren Industriemaschinen eingesetzt werden.
Bergbaumaschinen sind häufig hohen Belastungen, Vibrationen, Staub und anspruchsvollen Arbeitszyklen ausgesetzt.
Planetengetriebe können in Getriebesystemen im Bergbau eingesetzt werden, bei denen ein hohes Drehmoment und ein zuverlässiger Dauerbetrieb erforderlich sind.
Bei Bergbauanwendungen sollte bei der Getriebeauswahl nicht nur das Nenndrehmoment, sondern auch Spitzenlasten, Stoßbelastungen, Betriebszeit, Umgebungsbedingungen und Wartungsanforderungen berücksichtigt werden.
Metallurgische Maschinen erfordern unter anspruchsvollen industriellen Bedingungen häufig eine Übertragung mit niedrigerer Drehzahl und hohem Drehmoment.
Ein auf einem koaxialen Sockel montiertes Planetengetriebe kann eine kompakte Antriebslösung für entsprechende schwere metallurgische Maschinen darstellen, insbesondere dort, wo eine stabile Installation und eine kontinuierliche Kraftübertragung wichtig sind.
Große Industrieförderanlagen können insbesondere beim Transport schwerer Schüttgüter ein erhebliches Anlauf- und Betriebsdrehmoment erfordern.
Ein Planetengetriebe kann die Motorgeschwindigkeit reduzieren und das Ausgangsdrehmoment erhöhen und bietet so die mechanischen Eigenschaften, die für viele Förderantriebssysteme erforderlich sind.
Die auf dem Sockel montierte Konfiguration kann auch die Integration in feste Förderantriebsstationen vereinfachen.
Hebe- und Windensysteme erfordern eine zuverlässige Drehmomentübertragung und entsprechende Untersetzungsverhältnisse.
Planetengetriebe werden häufig für Antriebssysteme mit hohem Drehmoment in Betracht gezogen, bei denen kompakte Abmessungen wichtig sind.
Für Hebeanwendungen muss die Getriebeauswahl jedoch auf den vollständigen Systemanforderungen basieren, einschließlich Lastbedingungen, Bremsen, Sicherheitsanforderungen, Arbeitszyklus und geltenden Normen.
Schwere Baumaschinen erfordern robuste Getriebekomponenten, die wechselnden Lasten und anspruchsvollen Arbeitsumgebungen standhalten können.
Je nach Maschinenarchitektur können Planetengetriebe für unterschiedliche Fahr-, Dreh- oder Hilfsantriebe eingesetzt werden.
Der Platzbedarf kann eine wichtige Designbeschränkung bei Schiffsmaschinen darstellen.
Die hohe Drehmomentdichte und der konfigurierbare Aufbau eines koaxialen Planetengetriebes können es für ausgewählte Schiffszusatzantriebsanwendungen geeignet machen, bei denen Kompaktheit und hohe Drehmomentübertragung erforderlich sind.
Das referenzierte Produkt der N-Serie von SGR wird in verschiedenen Industriesektoren eingesetzt, darunter Baumaschinen, Schiffsschiffsmaschinen, Bergbaumaschinen sowie Textil- und Druck-/Färbemaschinen.
Eine wichtige Frage bei der Auswahl eines Planetengetriebes ist, ob die Maschine eine koaxiale oder rechtwinklige Getriebeanordnung benötigt.
A koaxiales Planetengetriebe Platziert die Ein- und Ausgabe auf derselben Achse.
Es ist daher besonders geeignet, wenn Motor und angetriebene Ausrüstung in einer geraden Übertragungsleitung angeordnet werden können.
Ein rechtwinkliges Planetengetriebe ändert die Richtung der Kraftübertragung, was nützlich sein kann, wenn das Maschinenlayout es nicht zulässt, dass Motor und Abtriebsausrüstung entlang derselben Achse installiert werden.
Keines der Designs ist allgemein besser.
Die richtige Wahl hängt in erster Linie von: verfügbarem Installationsraum, Motorposition, Position der angetriebenen Ausrüstung, erforderlichem Drehmoment, Untersetzungsverhältnis, Eingangs- und Ausgangsschnittstelle und Wartungsraum ab.
Das Planetengetriebe-Sortiment von SGR umfasst sowohl koaxiale als auch rechtwinklige Konfigurationen für unterschiedliche Anforderungen an die Wellenanordnung.
SGR entwickelt Industrie Planetengetriebe Lösungen für anspruchsvolle Getriebeanwendungen.
Die N-Serie nutzt eine modulare und serielle Designphilosophie, die es ermöglicht, verschiedene Stufen, Eingangskonfigurationen, Ausgangsanordnungen und Montagemethoden entsprechend den Anwendungsanforderungen zu kombinieren. In den aktuellen Produktinformationen von SGR sind koaxiale und rechtwinklige Planetenkonfigurationen sowie verschiedene Montagelösungen aufgeführt.
Für die Zahnradherstellung wird SGR den legierten Stahl 20CrMnTi verwendet, wobei die Zahnräder vor dem Präzisionsschleifen aufgekohlt und abgeschreckt werden. Dieser Fertigungsansatz soll die für anspruchsvolle industrielle Getriebeanwendungen erforderliche Härte, Verschleißfestigkeit und Getriebegenauigkeit bieten.
SGR unterstützt auch kundenspezifische Planetengetriebe Lösungen für OEM-Gerätehersteller, insbesondere wenn Standardkatalogkonfigurationen die Anforderungen an Drehmoment, Verhältnis, Eingangs-/Ausgangsschnittstellen, Montageabmessungen oder Betriebsbedingungen nicht vollständig erfüllen können.
Die N-Serie ist für industrielle Anwendungen geeignet, darunter Bergbau, Baumaschinen, Schiffsschiffsmaschinen, Hebemaschinen, Materialtransport und andere Schwerlastgeräte.
Für Kunden, die Alternativen zu importierten industriellen Planetengetrieben prüfen, positioniert SGR diese Serie auch als Alternative für vergleichbare Anwendungen. In der Originalproduktdokumentation heißt es, dass die Serie mit dem Ziel entwickelt wurde, vergleichbare importierte Reduzierstücke zu ersetzen. Dennoch sollte jedes Austauschprojekt technisch anhand von Drehmoment, Übersetzungsverhältnis, Abmessungen, Wellenschnittstellen, Lasten, Arbeitszyklus und tatsächlichen Betriebsbedingungen überprüft werden, anstatt die Austauschbarkeit allein aufgrund der Modellgröße zu erhöhen. (Autorin, SGR, Angie Zhang）
