Präzisionskontrolle der Stromübertragung: Entwurfs- und Anwendungsstrategien von Planetenausrüstungsleitfächern

Grundlegende Konzepte und Arbeitsprinzipien von Planetenausrüstung Reduzierer

Planetary Getriebe Reduzierer, auch als Planetary Getriebe bezeichnet, sind eine Art von Präzisions- und hocheffizienter Übertragungsvorrichtung. Ihre Hauptfunktion besteht darin, die Geschwindigkeit zu reduzieren und das Drehmoment zu erhöhen. Sie sind nach ihrer einzigartigen "Planeten" -Getriebebstruktur benannt, in der sich Kernkomponenten um ein zentrales Gang drehen, ähnlich wie Planeten, die die Sonne umkreisen.

Kernkomponenten und ihre Funktionen

Ein StUndard -Planetary -Zahnrad -Reduzierer besteht aus vier Hauptteilen:

1. Sonnenausrüstung : In der Mitte des Gangsystems befindet sich das Fahrwerk. Es wird normalerweise mit dem Motor oder einer anderen Stromquelle verbunden und dient als Stromeingabe.
2. Planet Zahnräder : Mehrere Zahnräder, die gleichmäßig um die Sonnenausrüstung verteilt sind. Auf dem Planetenträger montiert, drehen sie sich auf ihren eigenen Äxten und drehen sich gleichzeitig um die Sonnenausrüstung.
3. Planetenträger : Das Framework, das alle Planeten Zahnräder enthält und verbindet. Es ist das Ausgangsende der Planetary Gear Reducer , um Strom zu liefern, indem sich die Planetengeschäfte drehen.
4. Klingeltätigkeit : Ein interner Wingsgetriebe, der alle Planeten Zahnräder umschließt. Es ist normalerweise festgelegt und wirkt als angetriebener Ausrüstung.

Arbeitsprinzip

Der Arbeitsprozess eines Planetenausrüstungsreduzierers kann wie folgt zusammengefasst werden:

1. Leistungseingabe : Ein Motor oder eine andere Stromquelle treibt die an Sonnenausrüstung mit hoher Geschwindigkeit drehen.
2. Stromübertragung : Das rotierende Sonnenausrüstung Maschen mit der Umgebung Planet Zahnräder , was dazu führt, dass sie sich auf ihren eigenen Achsen drehen.
3. Rotation und Revolution : Da die Klingeltätigkeit ist fix, die Planet Zahnräder werden von der gedrängt Sonnenausrüstung , was dazu führt, dass sie sich um die zentrale Achse der Sonnenausrüstung drehen, während sie sich auf ihren eigenen Äxten drehen. Diese Revolution treibt die Planetenträger .
4. Ausgabe : Der Planetenträger's Die Drehzahl ist deutlich niedriger als die Sonnenausrüstung's Geschwindigkeit, aber sein Drehmoment wird verstärkt. Daher die Planetenträger dient als Ausgangsende und erreicht den Effekt der Geschwindigkeitsreduzierung und der Drehmomentverstärkung.

Parametervergleich: Planetary gegen andere Übertragstypen

Um seine Vorteile hervorzuheben, ist hier ein kurzer Vergleich von Planetenausrüstung Reduzierer mit anderen herkömmlichen Getriebetypen wie Parallelwellen-Zahnrad-Reduzierern und Wurmgetriebe.

Planetenausrüstung Reduzierer: Design, Applications, and Selection Guide

Aufgrund ihrer einzigartigen Struktur und hervorragenden Leistung sind planetarische Zahnradrückreiber zu einem Kernkomponenten moderner Präzisionsantriebssysteme geworden. Das Verständnis ihrer Design-, Anwendungsfelder und der korrekten Auswahlmethoden ist entscheidend, um den effizienten und stabilen Betrieb von Geräten sicherzustellen.

Anwendungsstrategien für Planetengeräte Reduzierungen

Dank ihrer hohen Präzision, ihrer hohen Drehmomentdichte und ihrer kompakten Größe, Planetenausrüstung Reduzierer spielen eine entscheidende Rolle in verschiedenen Branchen. Die Hauptantragsbereiche umfassen:

• Präzisionsantrieb : In Automatisierungsausrüstung, CNC -Werkzeugmaschinen, Roboterfugen, medizinischen Geräten und Druckmaschinen, Planetenausrüstung Reduzierer werden verwendet, um eine präzise Geschwindigkeit und Positionskontrolle zu erreichen. Ihre geringe Gegenreaktion und hohe Steifigkeit sind der Schlüssel, um genaue Bewegungsverläufe und wiederholbare Positionierungsgenauigkeit zu gewährleisten.
• Hochleistungsanwendungen : In Geräten, die einem enormem Drehmoment standhalten müssen, z. Planetenausrüstung Reduzierer kann zuverlässig immense Strom übertragen und gleichzeitig die Größe verringern und die Effizienz der Gesamtausrüstung verbessern.
• Spezielle Umgebungsanwendungen : Einige speziell gestaltet Planetenausrüstung Reduzierer kann sich an extreme Umgebungen anpassen. Beispielsweise können Modelle mit speziellen Dichtungen und Schmiermitteln unter harten Bedingungen wie hohen Temperaturen, niedrigen Temperaturen, Vakuum oder Reinräumen stabil arbeiten, um die Kontinuität der Produktionslinien zu gewährleisten.

Auswahlhandbuch für Planetenausrüstung Reduzierer

Auswählen des Rechts Planetary Gear Reducer ist der Schlüssel zur Gewährleistung seiner Leistung und Langlebigkeit. Hier sind die wichtigsten Parameter und Schritte, die während der Auswahl berücksichtigt werden müssen:

1. Überlegungen zur Leistungsparameter
   • Verhältnis : Bestimmt durch die erforderlichen Ausgangs- und Eingangsgeschwindigkeiten. Es wird normalerweise als Ganzzahlverhältnis ausgedrückt (z. B. 3: 1, 5: 1, 10: 1).
   • Nennmoment : Der maximum output torque that the Planetary Gear Reducer kann unter Nennbedingungen kontinuierlich und sicher verarbeiten. Das erforderliche Betriebsdrehmoment sollte diesem Wert geringer oder gleich sein.
   • Gegenreaktion : Der angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Bewertungsgeschwindigkeit : Der output speed at which the reducer can operate stably for extended periods under rated torque.
   • Effizienz : Der ratio of output power to input power, representing energy loss. The efficiency of a single-stage Planetary Gear Reducer ist normalerweise sehr hoch (> 97%).
2. Montagemethode und Schnittstelle
   • Flansch- und Eingangswelle : Muss perfekt mit dem Montageflansch- und Wellendurchmesser des Motors passt. Zu den gängigen Grenzflächentypen gehören zylindrische, Spline- oder Schlüsselwellen.
   • Ausgangsendschnittstelle : Wählen Sie das entsprechende Ausgangsformular basierend auf den Lastanforderungen, z. B. einer festen Ausgangswelle, einer Hohlwelle mit einem Tastatur oder einem flanschmontierten Ausgang.
3. Umweltfaktoren
   • Betriebstemperatur : Bestätigen Sie, dass der Reduzierer stabil im erwarteten Umgebungstemperaturbereich arbeiten kann, und wählen Sie bei Bedarf mit hoher oder niedriger Temperaturschmierstoffe.
   • Bewertung des Schutzschutzes (IP) : Wählen Sie a Planetary Gear Reducer mit der entsprechenden IP -Bewertung basierend auf den Staub- und Feuchtigkeitsbedingungen der Arbeitsumgebung, um interne Komponenten vor Schäden zu schützen.

Vergleich der wichtigsten Parameter des Planetengetriebes

Um zu verstehen, wie unterschiedliche Spezifikationen von Planetenausrüstung Reduzierer Erfüllen Sie unterschiedliche Bedürfnisse. Hier finden Sie einen Vergleich der wichtigsten Parameter:

Leistungsoptimierung und Branchenausblick

Die zukünftige Entwicklung der Planetenausrüstung Reducer -Technologie hängt eng mit der Nachfrage nach hoher Leistung, Intelligenz und Nachhaltigkeit verbunden. Der Entwicklungspfad von Shanghai SGR Heavy Industry Machinery Co., Ltd. bestätigt diese Trends, insbesondere in Kompaktheit, Modularität, niedrige Vibration, geringer Rauschen , Und high-end R&D .

Strategien zur Optimierung der Planetary -Ausrüstungs -Reduziererleistung

Um die Anforderungen einer höheren Präzision in industriellen Anwendungen gerecht zu werden, ist die Leistungsoptimierung von Planetenausrüstung Reduzierer Konzentriert sich auf die folgenden Aspekte:

1. Modulares und standardisiertes Design :
   • Strategie : Durch Entwerfen der Kernkomponenten der Planetary Gear Reducer (wie das Zahnrad, Gehäuse) auf modulare Weise können Produkte mit unterschiedlichen Zahnradverhältnissen, Drehmomenten und Montagemethoden schnell zusammengestellt werden. Dies verkürzt die Anpassungszeit erheblich und verringert die Produktionskosten. Shanghai SGR Heavy Industry Machinery Co., Ltd. folgt diesem Branchentrend und integriert dieses Konzept in seine Produktlinie, um die Produktionseffizienz und die Marktreaktionsfähigkeit zu verbessern.
   • Parametervergleich : Modulares Design bietet erhebliche Vorteile in Lieferzeit and kosten im Vergleich zur vollständigen Anpassung.

     	Modulare Produkte	Individuelle Produkte
     	Kurze Lieferzeit, niedrigere Kosten .	Längere Lieferzeit, höhere Kosten .

2. Rausch- und Vibrationsreduktionstechnologie :
   • Strategie : Reduzieren des Rauschens und der Vibration der Planetary Gear Reducer ist der Schlüssel zur Verbesserung der Leistung und des Benutzererlebnisses. Dies wird hauptsächlich durch Optimierung des Zahnradzahnprofils, unter Verwendung von Schleifprozessen mit hoher Voraussetzungen (z. Präzise Montage und Ausgleich reduzieren auch effektiv Schwingungsquellen.
   • Technologievergleich :

     	Standard -Spurgetränke	Helikale Zahnräder	Präzisionsmorde
     	Rauschen und Vibrationen größer , geeignet für Anwendungen mit geringem Rauschbedarf.	Rauschen und Vibrationen kleiner , höhere Belastungskapazität, geeignet für Hochtorque- und hochpräzise Anwendungen.	Extrem niedriges Rauschen und Vibrationen , höchste Genauigkeit, die eine Kerntechnologie für High-End-Hersteller wie Shanghai SGR darstellt.

Zukünftige Trends in Planetary Gear Reducer Technologie

Basierend auf der Entwicklung von Shanghai SGR Heavy Industry Machinery Co., Ltd., Zu den wichtigsten zukünftigen Trends in der Branche gehören:

1. Intelligenz und Digitalisierung :
   • Trend : Zukunft Planetenausrüstung Reduzierer wird mehr als nur einfache mechanische Komponenten sein. Durch die Integration von Sensoren können sie ihre eigene Temperatur, Schwingung und Schmierung in Echtzeit überwachen und die Daten zur Analyse in die Cloud hochladen. Dies wird ermöglichen Vorhersagewartung Voraussagen vor dem Auftreten von Misserfolgen und somit kostspielige Ausfallzeiten.
   • Relevanz für Shanghai SGR : Der company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Leichte und hohe Integration :
   • Trend : Als Robotik und Automatisierungsausrüstung haben geringere Größe und niedrigeres Gewicht, Planetenausrüstung Reduzierer entwickeln sich, um kompakter und leichter zu werden. Neue Materialien, Herstellungsprozesse (z. B. integrierte Formtechnologie) und optimierte strukturelle Konstruktionen ermöglichen es Reduzierern, kleinere Größen und leichtere Gewichte zu erreichen und gleichzeitig eine hohe Belastungskapazität aufrechtzuerhalten.
3. High-Precision Manufacturing and R&D :
   • Trend : Hohe Präzision ist der Kern von a Planetary Gear Reducer's Wettbewerbsfähigkeit. Fortgeschrittene Geräte wie das im Inland innovierte Toroidwurm und das Kochfeld -Messinstrument und ein F & E -Team, das aus Doktoranden und leitenden Ingenieuren besteht, sind der Schlüssel zur Verbesserung der Produktgenauigkeit und des Aufbaus eines technologischen Wassergrabens. Der Erfolg von Shanghai SGR Heavy Industry Machinery Co., Ltd. ist ein Beweis für seine langfristigen Investitionen in High-End-Geräte und Talente.

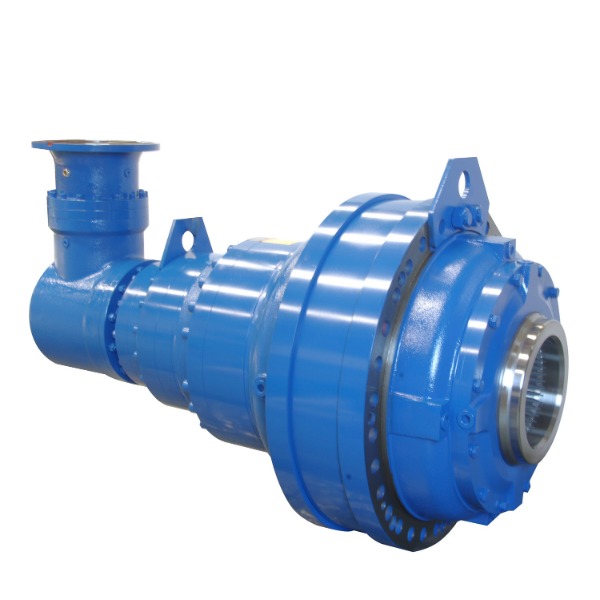

Flanscheingang rechtwinkel großer Ausgangsdrehmoment Planetary Getriebe mit Motor
