In der großen Familie der Reduzierungen, Planetenausrüstung Reduzierer werden aufgrund ihrer geringen Größe, ihrer hohen Übertragungseffizienz, ihres breiten Reduktionsbereichs, ihrer hohen Präzision und vielen anderen Vorteilen häufig in Servo-, Stepper-, DC- und anderen Übertragungssystemen verwendet. Die Funktion eines Planetengetriebes besteht darin, die Geschwindigkeit zu reduzieren, das Drehmoment zu erhöhen und das Trägheitsverhältnis des Last/Motors unter der Prämisse der Sicherstellung einer präzisen Übertragung zu verringern.

Im Produktsystem von SGR, einem der führenden Hersteller von Planetary Gear Reducer, ist Planetary Gear Reducer auch eines der "Sternprodukte". Der von SGR entwickelte und hergestellte Planetary -Zahnrad -Reduzierer verwendet 20CRMNTI -Karbus- und Quench -Getriebeschleifen mit mehreren Zähnen, um die Last, den stabilen und zuverlässigen Betrieb, die hohe mechanische Effizienz und andere Vorteile zu teilen. Bereits 2009 hat der Planetary Gear Reducer der N-Serie den "ersten Preis für wissenschaftliche und technologische Erfolge in der Ausrüstungsindustrie" des China Gear Professional Association in diesem Jahr gewonnen und auch als "Shanghai High-Tech Achievement Transformation Project" anerkannt und eine Erfindungspatent erhalten.

(1) Übertragungsprinzip des Planetenausrüstungsreduzierers

Die grundlegende Übertragungsstruktur des Planetengetriebes ist in 4 Teile unterteilt:

① Sonnenrad: befindet sich in der Mitte des planetarischen Zahnradsystems, an die Motorausgangswelle angeschlossen.

② Planetary Getriebe: Dreht sich um das Sonnenrad, normalerweise mit mehreren Planeten Zahnrad, um eine gleichmäßige Lastverteilung zu gewährleisten.

③ Planet Carrier: Unterstützt die planetarischen Zahnräder, die normalerweise mit der Ausgangswelle verbunden sind.

④ Außenlinggetriebe: Das Planetary Getriebegitter mit dem Außenlingrad zum Übertragung der Leistung an die Ausgangswelle.

Die Antriebsquelle des Planetenausrüstungsreduzierers startet den Sonnenausrüstung mit direkter Verbindung, und die Sonnenausrüstung treibt die auf dem Planetengetriebe zusammengestellten Planeten Zahnrad. Das gesamte Planetary -Zahnradsystem dreht sich automatisch entlang des Außenlingrads, und der Planetarträger verbindet die Ausgangswelle, um den Zweck der Verzögerung zu erreichen. Ein höheres Verringerungsverhältnis erfordert mehrere Sätze von Bühnenrädern und Planeten Zahnrad, um multipliziert und akkumuliert zu werden.

(2) Verzögerungsmerkmale von Planetengetränken Reduzierern

A. Hohe Drehmoment, starke Last: Im Vergleich zum traditionellen Parallelgetriebe hat der Planetary -Getriebe die Vorteile eines hohen Drehmoments und der kompakten Struktur. Herkömmliche Zahnräder werden durch Extrusion sehr wenigen Punktkontaktoberflächen zwischen zwei Zahnrädern angetrieben, und alle Lasten sind auf sehr wenige Getriebekontaktoberflächen konzentriert, was leicht Reibung und Bruch zwischen den Zahnrädern verursacht. Der Planetary Getriebeabbau verfügt über mehrere größere Bereiche und eine gleichmäßige einheitliche Last von 360 Grad auf den Getriebekontaktoberflächen. Mehrere Zahnradoberflächen tragen gleichmäßig gleichmäßige Aufprallbelastungen zusammen, sodass sie den Einfluss eines höheren Drehmoments standhalten, und die Körper- und Lagerteile werden aufgrund hoher Lasten nicht beschädigt oder gebrochen.

B. Kompaktstruktur und geringe Größe: Im Vergleich zu herkömmlichen Zahnradreduzierern haben Planetary -Reduzierer die Vorteile der kompakten Struktur und der geringen Größe. Das Reduktionsverhältnis der herkömmlichen Zahnradrückreiber muss durch den Vielfachen der Anzahl der Zahnräder erzeugt werden, und es gibt einen bestimmten Abstand zwischen den großen und kleinen Zahnrädern, sodass das Getriebe einen großen Platz bietet! Um ein hohes Reduktionsverhältnis zu erzielen, müssen mehr als zwei Reduktionsgetriebe angeschlossen und kombiniert werden, was zu einem sehr großen Volumen und einem sehr großen Gewicht führt. Die Struktur des Planetengetriebes kann wiederholt gemäß der erforderlichen Anzahl von Abschnitten verbunden werden, und mehrere Abschnitte können separat kombiniert werden. Der Planetary -Gangrückbau verfügt über eine kompakte Struktur, eine geringe Größe, ein geringes Gewicht und das leichte Erscheinungsbild, und seine Anwendungsszenarien sind vielfältiger.

C. Hohe Effizienz und geringe Rauschen: Im Vergleich zu herkömmlichen Zahnradreduzierern haben Planetary -Reduzierer die Vorteile von hoher Effizienz und niedrigem Rauschen. Die Planetary-Zahnradkombination hat eine einzigartige Multi-Point-Uniform-Passform, und die bogenübergreifende Struktur des äußeren Zahnradrings macht den äußeren Zahnradring und das Planetary-Zahnrad eng kombiniert, und die Zahnräder haben einen hohen Anpassungsgrad. Neben der Verbesserung der Effizienz des Planetenausrüstungsrückgangs kann das Design selbst eine hohe Positionierung erreichen. Darüber hinaus reduziert der Planetary -Zahnrad, durch gleichzeitig mehrere planetarische Zahnräder mit dem äußeren Zahnradring die Last eines einzelnen Ganges, wodurch das Geräusch verringert wird.

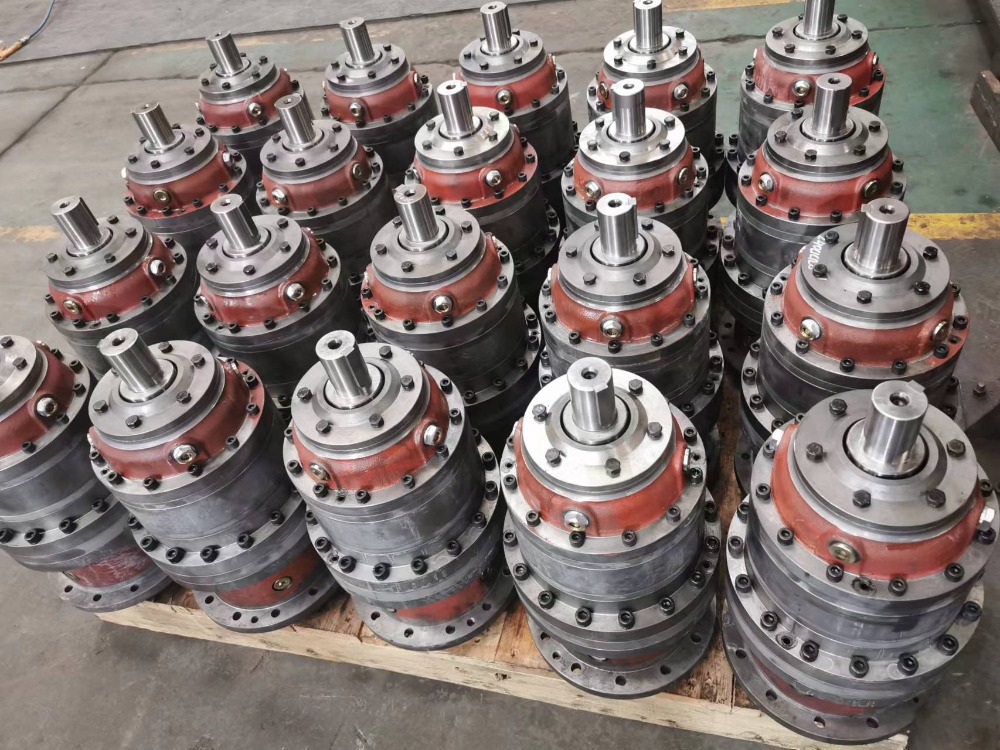

(3) Mechanische Parameter des SGR -Serienausrüsters der SGR -Serie

Die mechanischen Parameter der von SGR entwickelten und produzierten planetarischen Zahnradrücklöser der N -Serise sind wie folgt:

· Klingelradspezifikationen: 200 ~ 885 mm

· Ausgangsdrehmomentbereich: T2 ≤ 540000N.M

· Geschwindigkeitsverhältnis: i ≥3

· Modulares Design, serialisierte Spezifikationen und spezielle Produktion

· Das Eingangsende verfügt über runde Löcher, Spline -Löcher, runde Wellen, interne oder externe Kleckenwellen, zusätzliche Flansche, Bremsen usw. Die N -Seretary -Zahnradreduzierer eignen sich für hydraulische Motoren oder elektromagnetische Motoren usw.;

· Der Ausgangsendtyp verfügt über runde Wellen, Hohlwellen, Hohlwellen mit Expansionsscheiben, inneren oder externen Spline -Wellen, zusätzlichen Verbindungsplatten, Zahnrädern, Flanschen usw.;

· Es gibt viele passende Zubehör, wie Kühl- und Schmiergeräte, Scheckventile usw., und Benutzer können entsprechend ihren Anforderungen übereinstimmende Zubehör auswählen.

Darüber hinaus lautet die Produktpositionierung des SGR -Serienausrüstungsreduzierers von SGR: "Importierter Reduzierer ersetzt" (sie kann durch ähnliche Produkte von Marken wie Brevni, Dynamic, Rossi, Bonfilioli usw. ersetzt werden). Das Designkonzept und die Produktionstechnologie werden mit einigen europäischen Ländern synchronisiert. Aufgrund lokalisierter Dienstleistungen wurde es von Benutzern in Industriebereichen wie Baumaschinen, Schiffshilfsmaschinen, Bergbaumaschinen, Textildruck und Färbenmaschinen mit guter Kostenleistung erkannt. (Autor: SGR, Angie Zhang)
